Haas DS30Y (2023) gebraucht kaufen
ID: TC000029Doppelspindel-Drehzentrum mit Y-Achsen-Fräsbearbeitung und BMT65-Angetriebenen Werkzeugen für Komplettbearbeitung
Galerie
Video
Drehzentrum
Haas DS30Y 2023 Doppelspindel-Drehzentrum mit Y-Achse
- Deutschland
Haas DS30Y 2023 Doppelspindel-Drehzentrum mit Y-Achse, 826 mm Drehlänge, 349 mm Durchmesser, BMT65-Angetriebenen Werkzeugen und NGC-Steuerung.

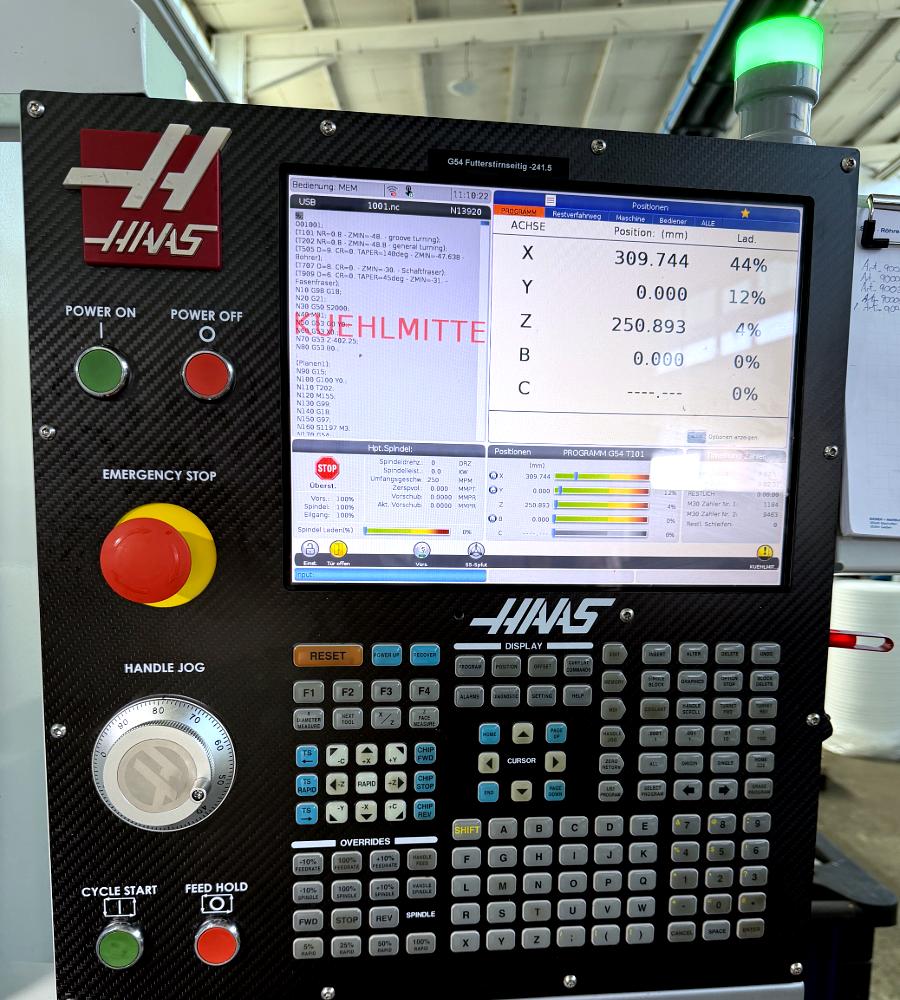

- Haas Next Generation Control (NGC)
- 4-Achsen-Steuerung (X/Y/Z/C) mit ± 51 mm Y-Achsen-Verfahrweg
- Doppelspindel-Konfiguration: Haupt 22,4 kW / Gegen 11,2 kW
- 826 mm Drehlänge, 349 mm Drehdurchmesser
- 88,9 mm Spindeldurchgang, 76 mm Stangenkapazität

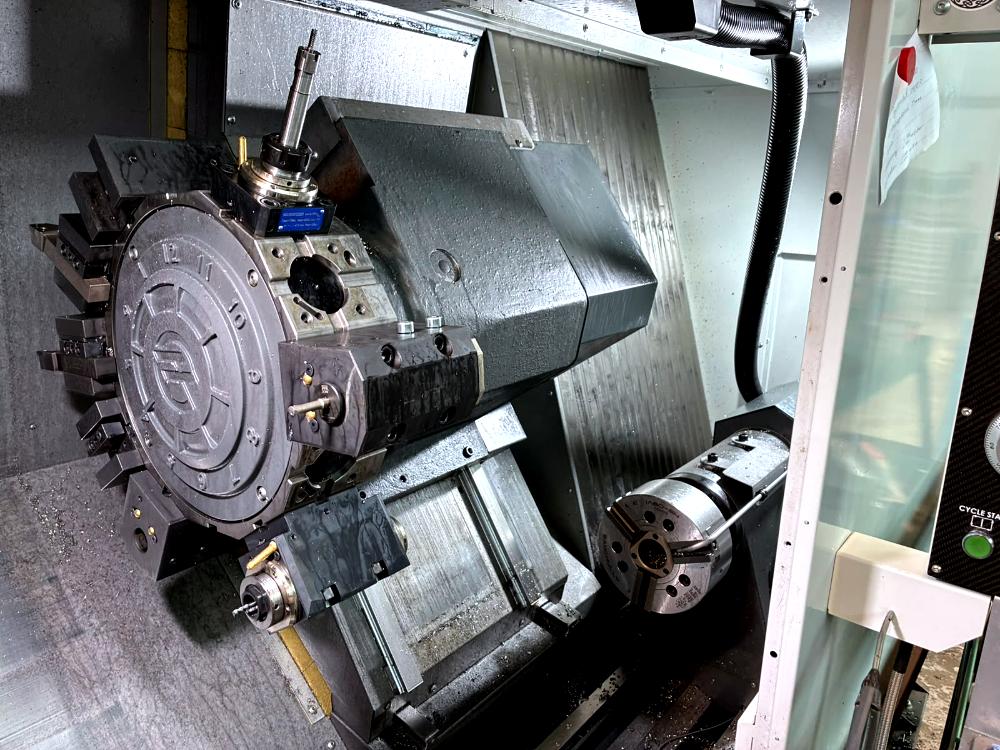

- 12-fach BMT65-Revolver mit angetriebenen Werkzeugen bis 6.000 U/min

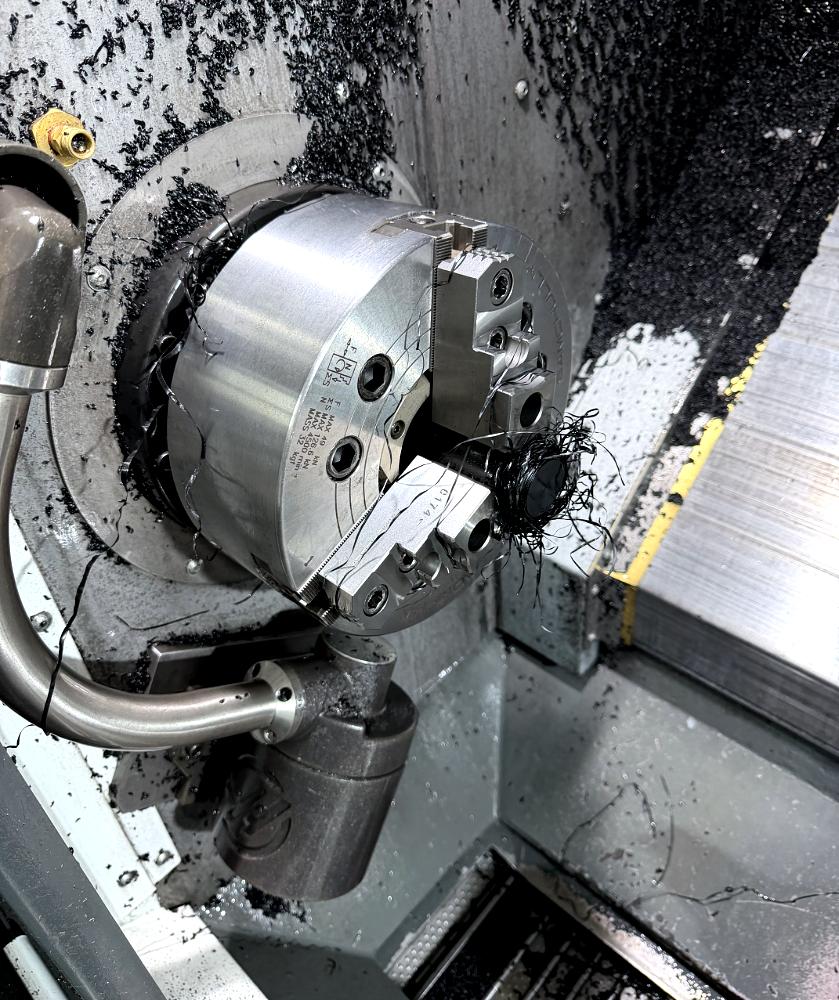

- Hauptspindel 4.500 U/min mit A2-6 Spindelnase, 254 mm Spannfutter

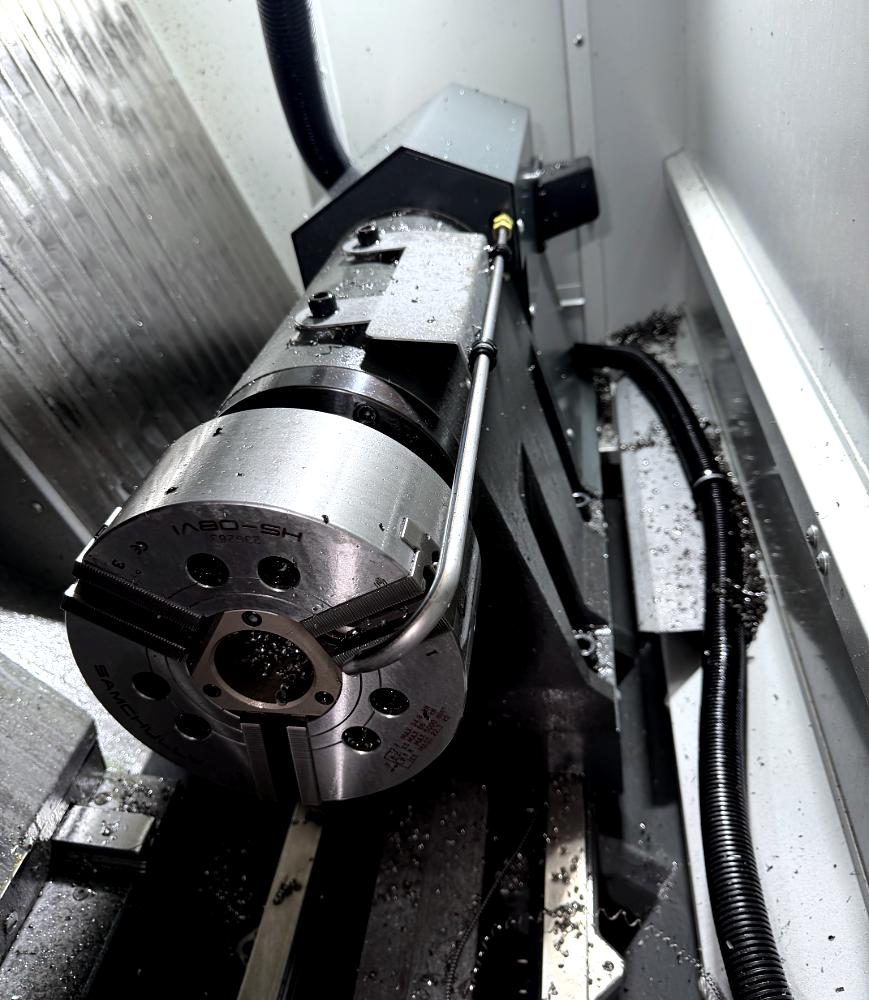

- Gegenspindel 4.000 U/min mit A2-5 Spindelnase, 210 mm Spannfutter
- C-Achse Auflösung ± 0,01°

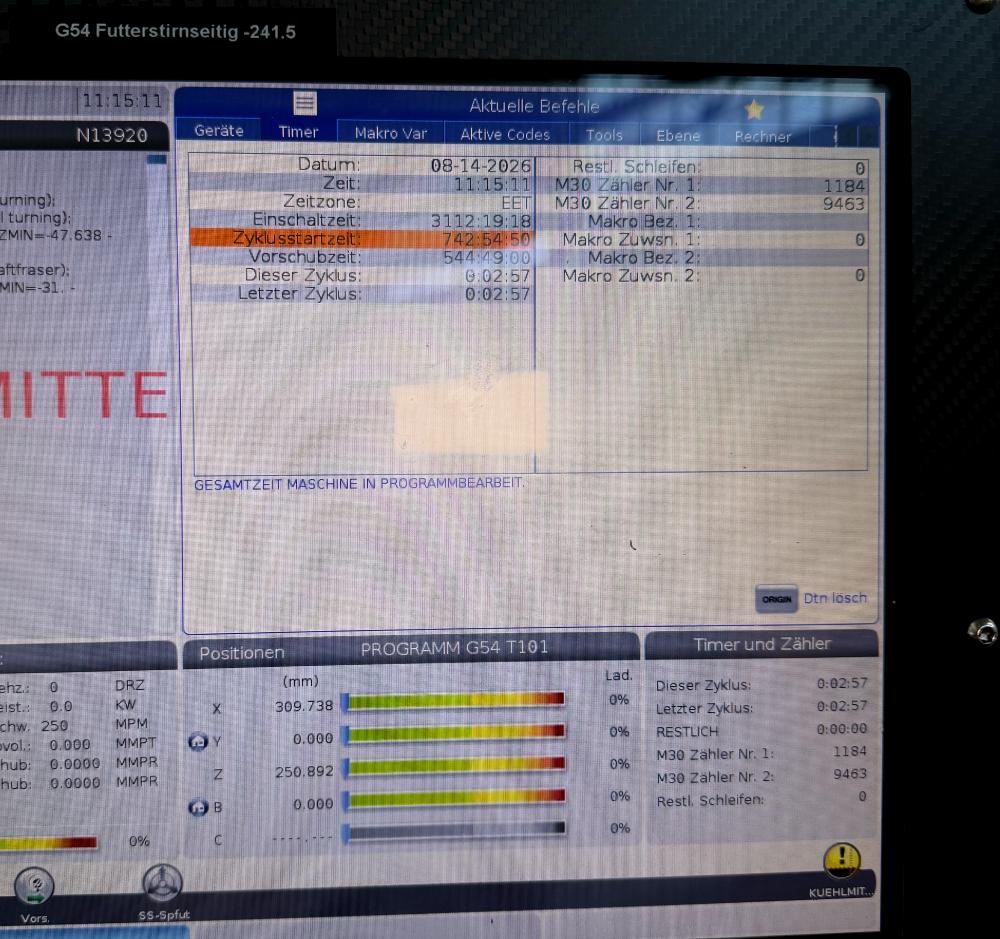

- 742 Spindelarbeitszeit, 3.113 Stunden unter Strom
Technische Spezifikationen
- Steuerung
- Haas Next Generation Control (NGC)
- Anzahl der gesteuerten Achsen
- 4 (X/Y/Z/C)
- Verfahrweg X-Achse mm
- 239
- Verfahrweg Z-Achse mm
- 826
- Verfahrweg Y-Achse mm
- ± 51
- Max. Drehlänge mm
- 826
- Max. Drehdurchmesser mm: ø
- 349
- Drehdurchmesser über Bett mm: ø
- 533
- Spindeldurchgang / Stangenkapazität mm: ø
- 88,9 / 76
- Eilgang m/min
- X/Y: 12 / Z: 24
- Anzahl der Revolver
- 1
- Werkzeugplätze pro Revolver
- 12
- Werkzeugaufnahme (VDI / BMT / andere)
- BMT65
- Angetriebene Werkzeuge max. Drehzahl U/min
- 6.000
- Max. Spindeldrehzahl U/min
- 4.500
- Spindelmotorleistung kW (S1/S6)
- 22,4
- Spindeldrehmoment Nm
- 373 @ 500 rpm
- Spindelnase
- A2-6
- Spannfutterdurchmesser mm
- 254
- C-Achse Auflösung (°)
- ± 0,01
- Gegenspindel max. Drehzahl U/min
- 4.000
- Gegenspindel Leistung kW
- 11,2
- Gegenspindel Spindelnase
- A2-5
- Gegenspindel Spannfutter mm
- 210
- Gegenspindel Durchgang mm: ø
- 58,7
- Kühlmitteltank Liter
- 208
- Stunden unter Strom
- 3.113
- Spindelarbeitszeit
- 742
- Ausstattung
- Voll synchronisierte Gegenspindel A2-5 mit 210-mm-Hydraulikfutter, C-Achse und mechanischer Bremse Hydraulikfutter 254 mm A2-6 an der Hauptspindel BMT65-Revolver mit 12 Stationen, angetriebenen Werkzeugen und synchronisierter C-Achse High-Speed-Upgrade angetriebene Werkzeuge 6.000 U/min Automatischer Werkzeug-Voreinstellarm (ATP) LCC3 Scharnierband-Späneförderer Auto Jet Blast an der Gegenspindel (Jet Sub-Spindle) Synchronisiertes Gewindebohren und Spindelorientierung BMT65-Werkzeughaltersätze (Standard + angetrieben)
Zusammenfassung
Beschreibung
Das Haas DS30Y von 2023 ist ein Doppelspindel-Drehzentrum ausgestattet mit der Haas Next Generation Control und 4-Achsen-Fähigkeit (X/Y/Z/C). Es verfügt über 239 mm Verfahrweg X-Achse, ± 51 mm Verfahrweg Y-Achse und 826 mm Verfahrweg Z-Achse, was 826 mm max. Drehlänge und 349 mm max. Drehdurchmesser bei 533 mm Drehdurchmesser über Bett ermöglicht. Die Hauptspindel bietet 22,4 kW Spindelmotorleistung, 4.500 U/min max. Spindeldrehzahl, 373 Nm Spindeldrehmoment bei 500 rpm, A2-6 Spindelnase und 254 mm Spannfutterdurchmesser mit 88,9 mm Spindeldurchgang und 76 mm Stangenkapazität. Die Gegenspindel leistet 11,2 kW, 4.000 U/min max. Drehzahl, A2-5 Spindelnase, 210 mm Spannfutter und 58,7 mm Durchgang. Ein einzelner 12-fach BMT65-Revolver nimmt angetriebene Werkzeuge bis 6.000 U/min auf. Der Eilgang erreicht 12 m/min auf X/Y-Achsen und 24 m/min auf Z-Achse, mit C-Achse Auflösung von ± 0,01°. Die Maschine umfasst einen 208 Liter Kühlmitteltank und zeigt 742 Spindelarbeitszeit bei 3.113 Stunden unter Strom.
Interesse an dieser Maschine?
Unverbindliches Angebot in 24h · Persönliche Beratung · Ref. TC000029
Häufige Fragen
Der maximale Stangendurchlass ist modellabhängig und in der Technischen Spezifikation dieser Maschine aufgeführt, sofern dokumentiert.
Das entnehmen Sie der Technischen Spezifikation dieser Seite. Bei Fragen zur Komplettbearbeitung in einer Aufspannung beraten wir Sie gerne persönlich.
Angetriebene Werkzeuge für Fräs- und Bohroperationen sind, sofern vorhanden, in der Technischen Spezifikation gelistet.
Das ist modellabhängig — kontaktieren Sie uns mit der konkreten Maschine, wir nennen Ihnen die genaue Achskonfiguration.
Druck und Ausführung der inneren Kühlmittelzufuhr durch die Spindel sind modellabhängig und, sofern dokumentiert, in der Technischen Spezifikation aufgeführt.
