MORI SEIKI NTX2000SZ 1500 (2012): Multitasking-Drehmaschine mit Doppelspindel und Y-Achse
MORI SEIKI NTX2000SZ 1500 (2012) gebraucht
ID: MORI-SEIKI-NTX2000SZ-1500-2012-TC000017Japanische Präzision. Doppelspindel-Konfiguration. 76-fach Werkzeugmagazin. MSX-711 MAPPS IV Steuerung.
- Norway

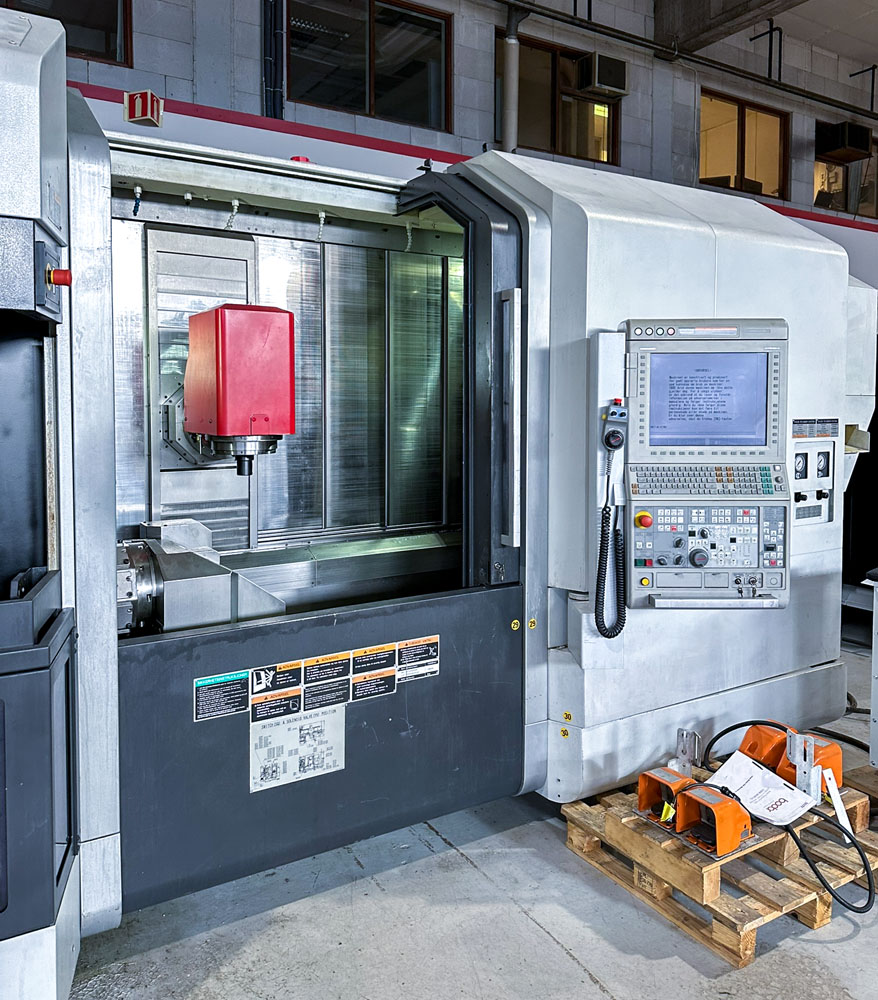

MORI SEIKI NTX2000SZ 1500 von 2012, Multitasking-Drehmaschine mit MSX-711 MAPPS IV Steuerung. Verfügt über Doppelspindeln (5.000 U/min), Y-Achs-Fräsen (12.000 U/min), 76-fach Werkzeugmagazin mit Capto C6, 10-Positionen-Revolver, 1.540 mm Drehlänge, Ø 610 mm Kapazität, Stangenlader-Schnittstelle und Werkstückentnahme. Standort Deutschland.

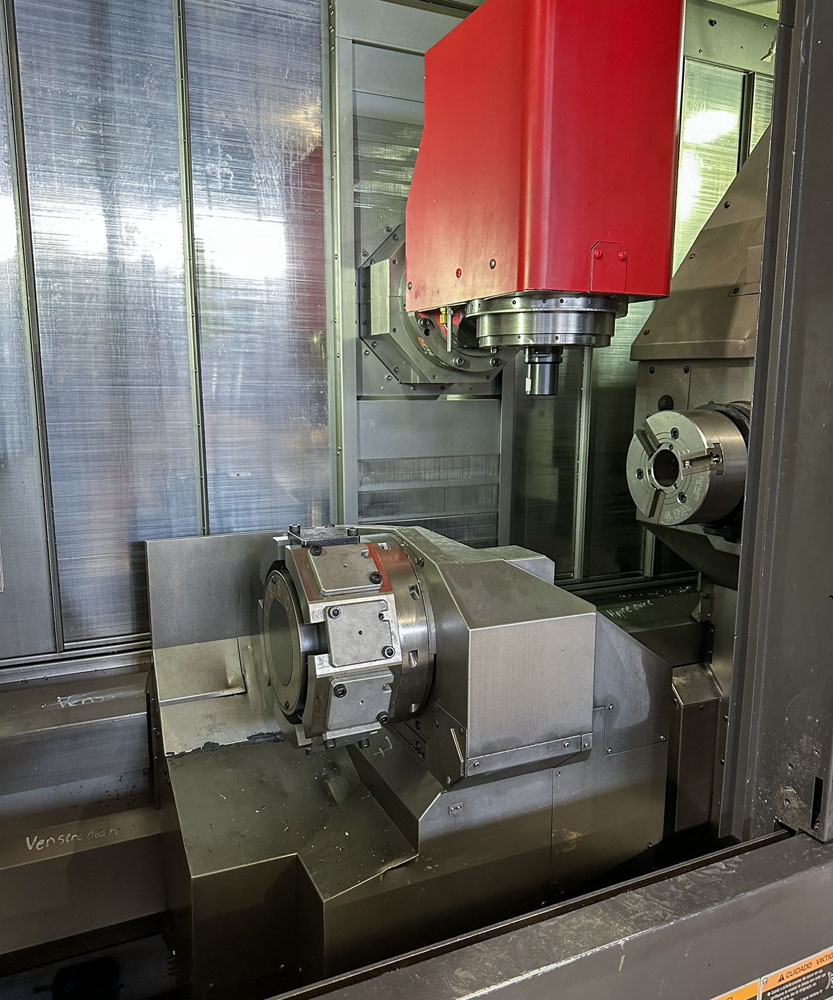

- Doppelspindel-Konzept: Haupt- und Gegenspindel mit 5.000 U/min und 22 kW Leistung
- Y-Achs-Fräsen: 5-Achs-Fähigkeit mit ±125 mm Y-Verfahrweg und B-Achse ±120°
- Hohe Werkzeugkapazität: 76-Positionen-Werkzeugmagazin mit Capto C6 Werkzeughaltern plus 10-Positionen-Revolver

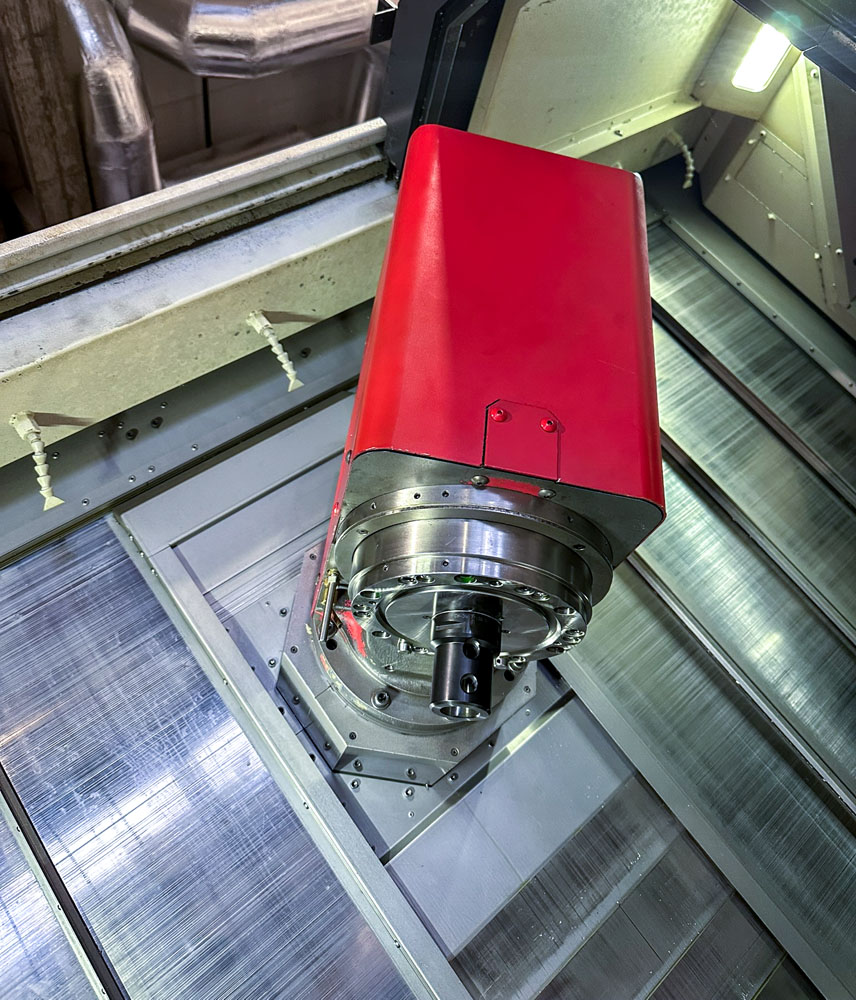

- High-Speed Dreh-Fräsen: 12.000 U/min Frässpindel mit 18,5 kW Leistung für komplexe Bearbeitungen
- Automatisierungsbereit: Stangenlader-Schnittstelle, Werkstückentnahme und automatischer Werkzeugvoreinsteller inklusive
- Komplettbearbeitung: 1.540 mm Drehlänge mit Ø 610 mm Kapazität für große Werkstücke
Galerie
Video

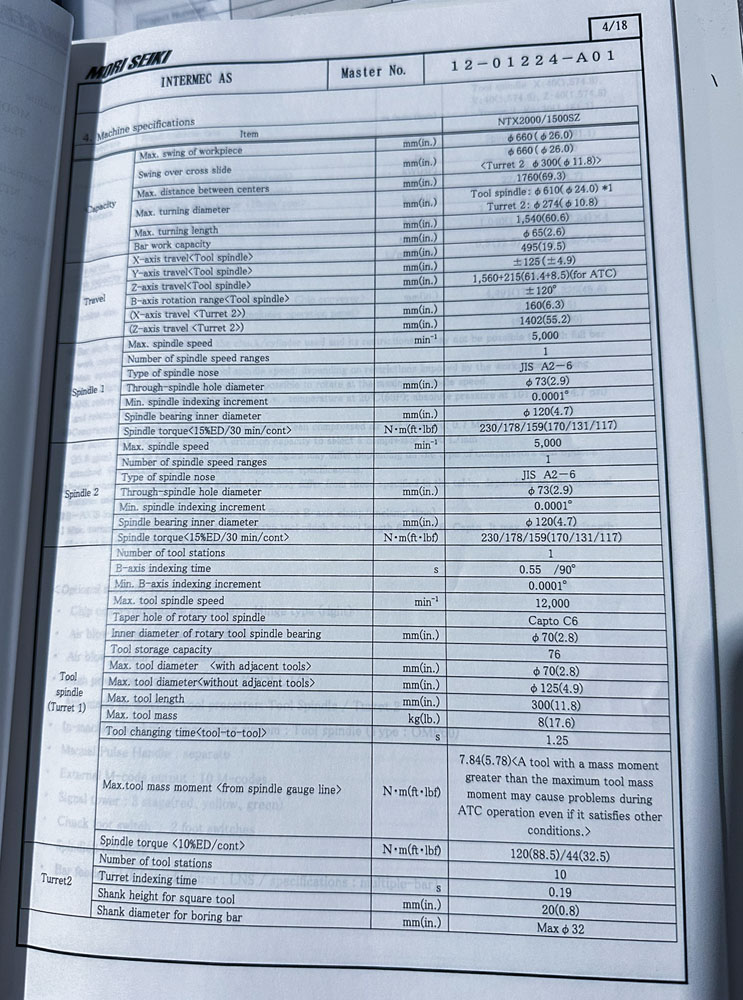

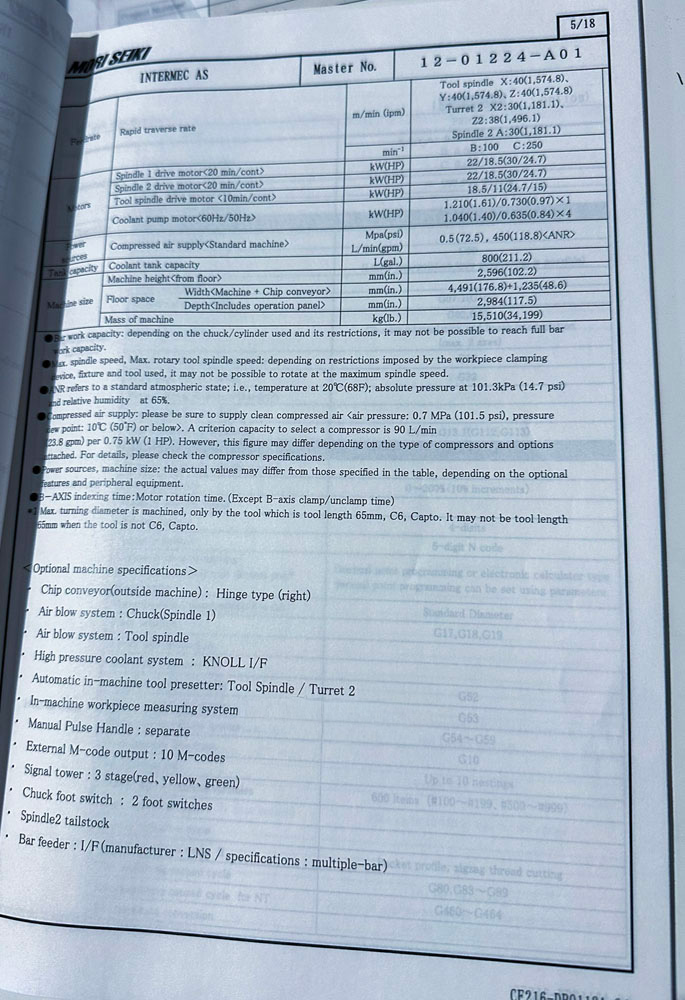

Technische Spezifikationen
- Steuerung
- MSX-711 (MAPPS IV)
- Verfahrweg X-Achse mm
- 495
- Verfahrweg Z-Achse mm
- 1.560
- Verfahrweg Y-Achse mm
- ±125
- B-Achse
- ±120°
- Max. Drehlänge mm
- 1.540
- Max. Drehdurchmesser mm: ø
- 610 (Turret 2 ø274)
- Drehdurchmesser über Bett mm: ø
- 660
- Drehdurchmesser über Querschieber mm
- ø660 (Turret 2 ø300)
- Spindeldurchgang / Stangenkapazität mm: ø
- ø65
- Revolver Verfahrwege X2 / Z2 mm
- 160 / 1.402
- Werkzeugplätze pro Revolver
- 10
- Revolverschaltzeit s
- 0,19
- Frässpindel Drehzahl U/min
- 12.000
- Frässpindel Leistung kW
- 18,5/11 (10 min./cont)
- Werkzeugmagazin Kapazität (ATC)
- 76
- ATC Werkzeugaufnahme (Capto / HSK / SK)
- Capto C6
- Max. Werkzeugdurchmesser mm
- ø125
- Max. Werkzeuglänge mm
- 300
- Max. Werkzeuggewicht kg
- 8
- Max. Spindeldrehzahl U/min
- 5.000
- Spindelmotorleistung kW (S1/S6)
- 22/18,5 (30 min./cont)
- Spindeldrehmoment Nm
- 230/159 (15%ED/cont)
- Spindelnase
- A2-6
- Spannfuttertyp
- BB208
- Gegenspindel max. Drehzahl U/min
- 5.000
- Gegenspindel Leistung kW
- 22/18,5 (30 min./cont)
- Gegenspindel Spindelnase
- A2-6
- Gegenspindel Spannfutter mm
- BB208
- Abmessungen
- X: 495 mm | Y: ±125 mm | Z: 1.560 mm | B: ±120°
Ausstattung

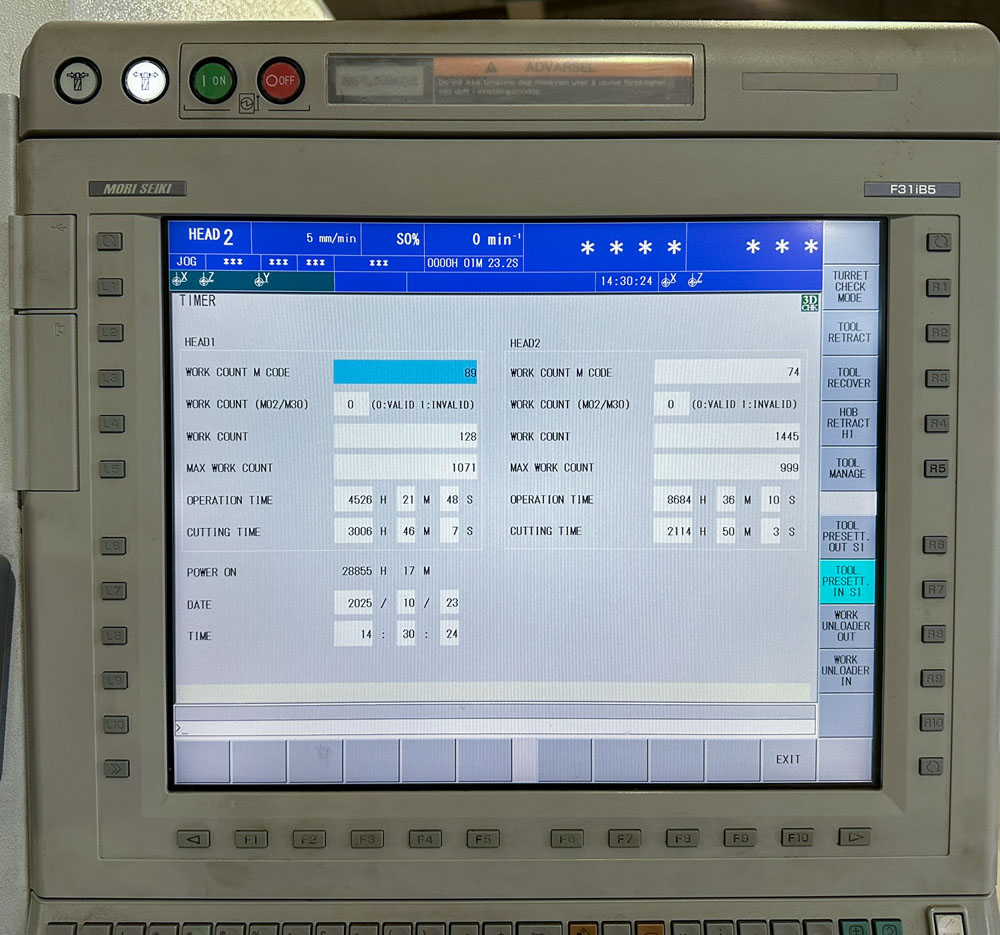

- MSX-711 (MAPPS IV) CNC-Steuerung

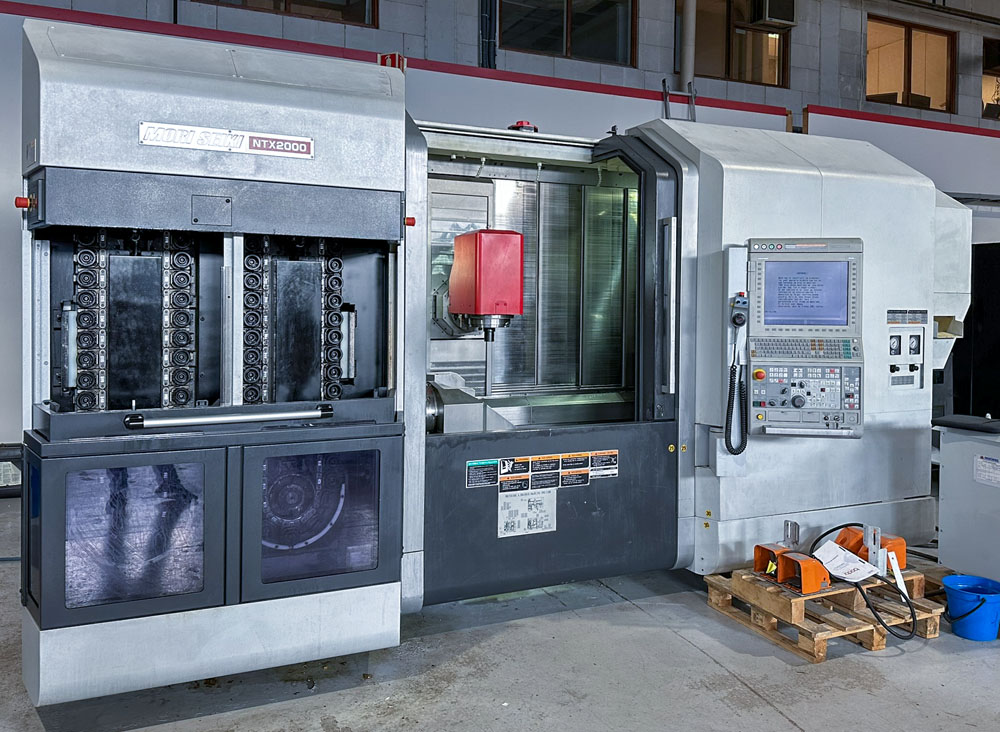

- 76-fach automatischer Werkzeugwechsler mit Capto C6

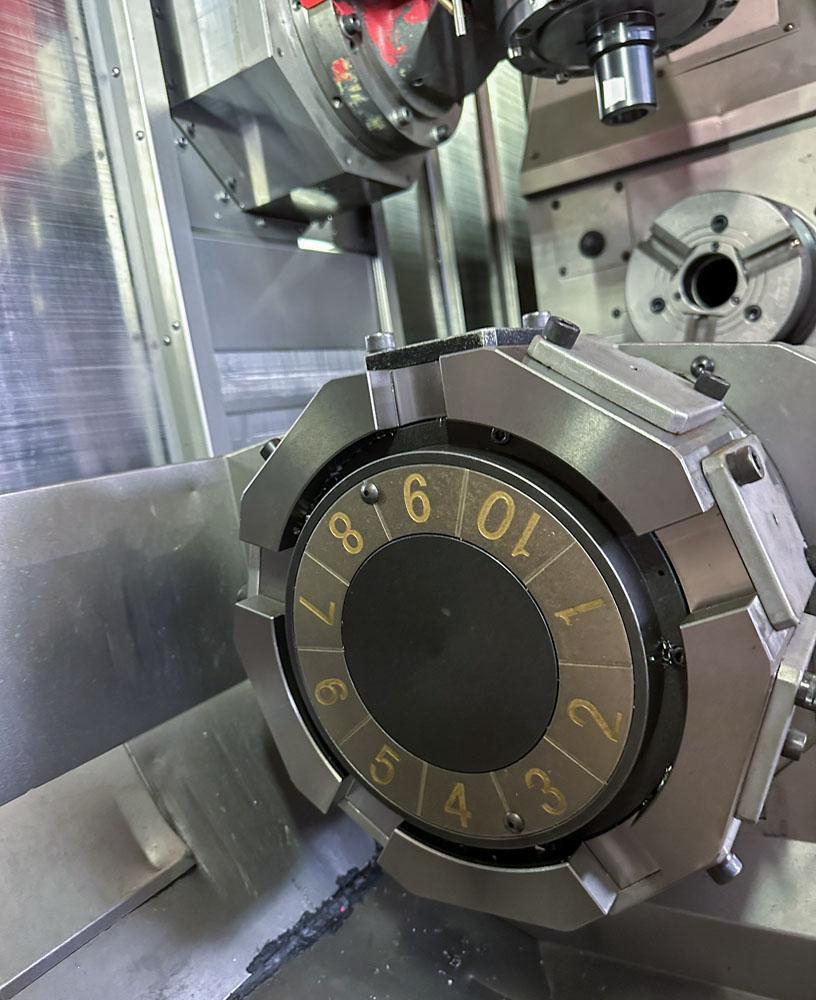

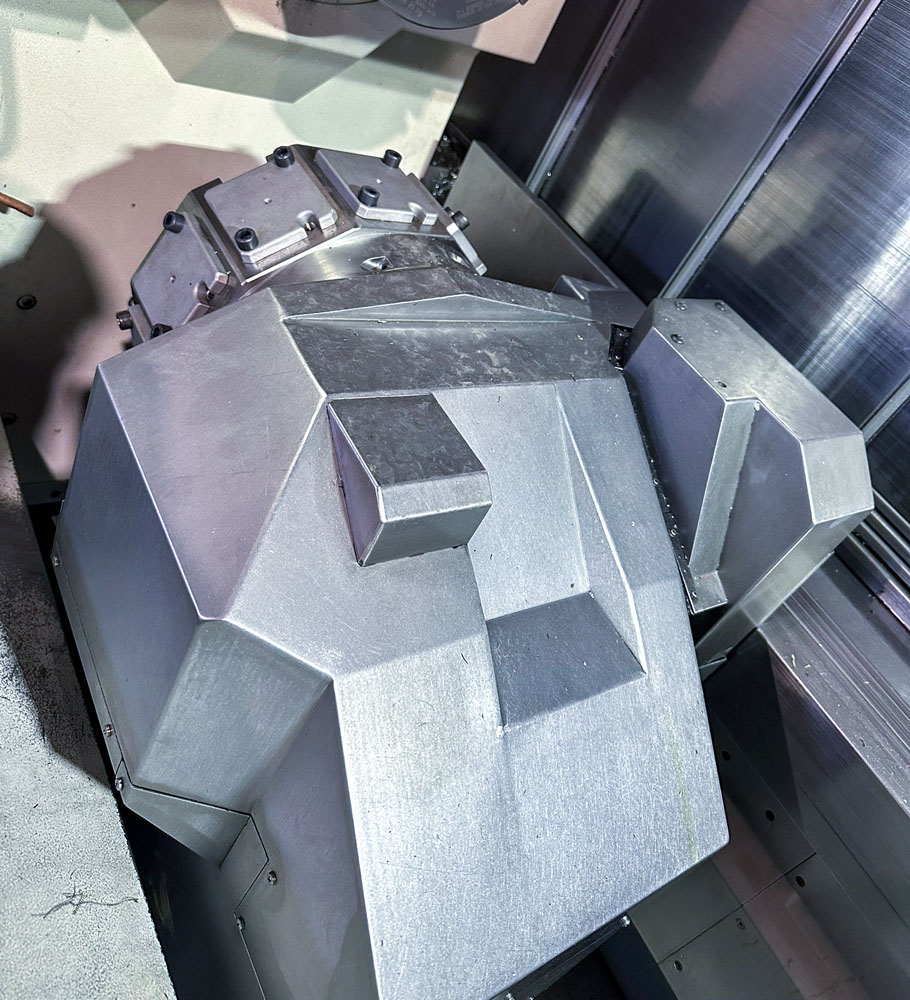

- 10-Positionen-Unterrevolver

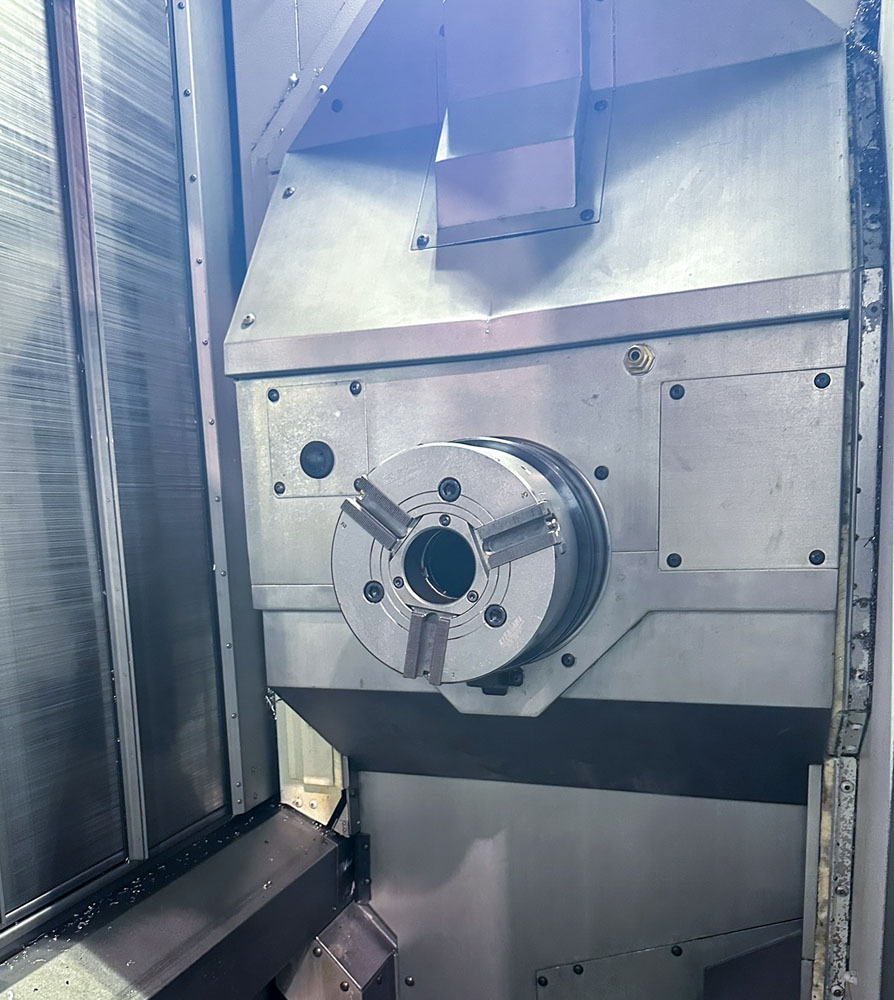

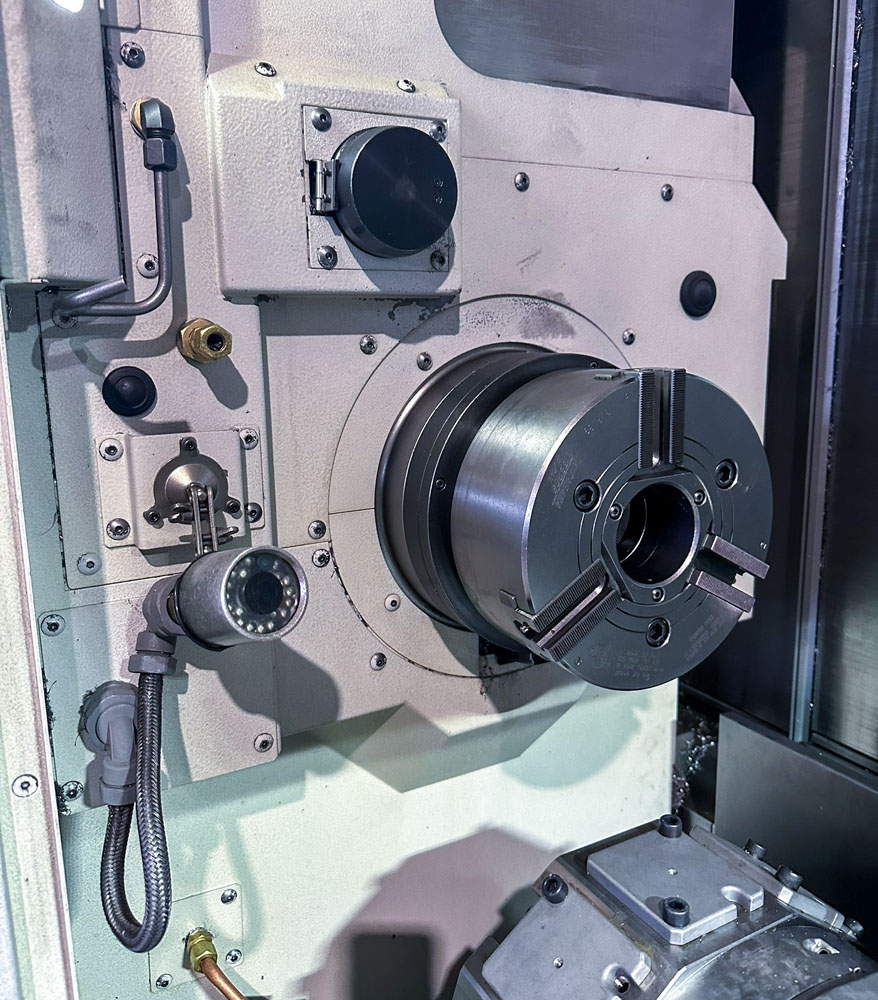

- Doppelte KITAGAWA BB208 Spannfutter (Haupt- und Gegenspindel)
- Spindel 2 mit Reitstockoption
- Y-Achs-Fräsfähigkeit (±125 mm)

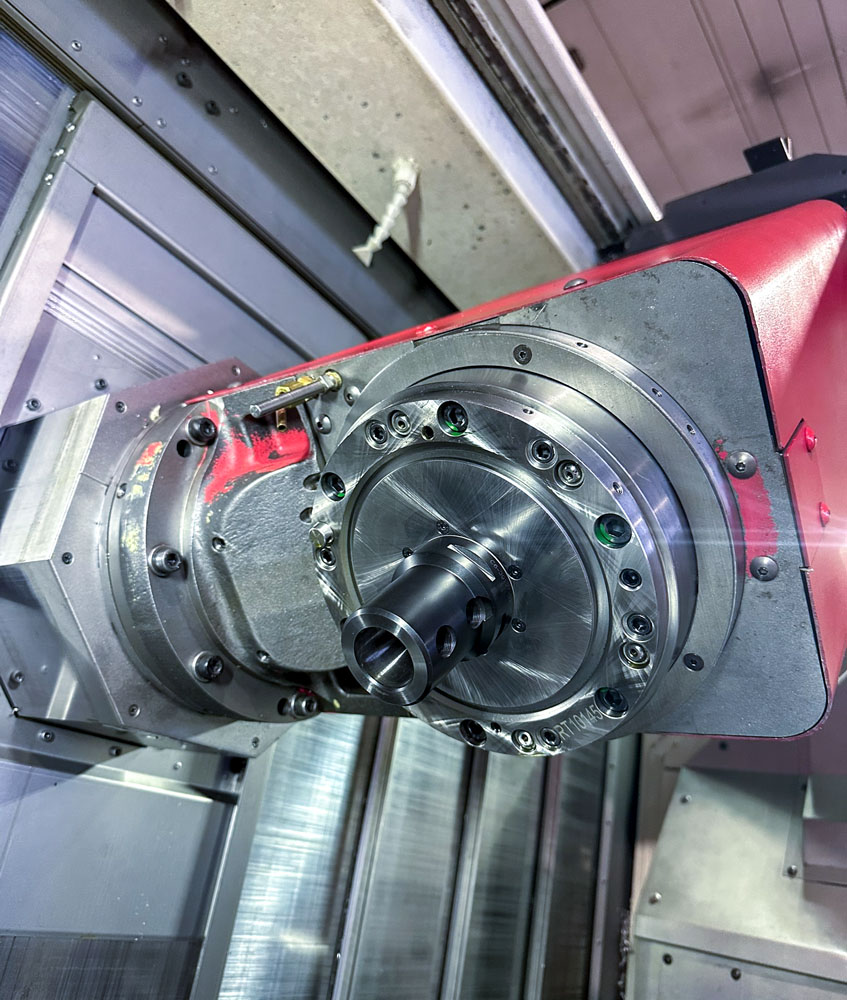

- B-Achs-Schwenkkopf (±120°)
- Hochdruck-Kühlmittelsystem-Schnittstelle
- Späneförderer
- Stangenlader-Schnittstelle (Ø 65 mm Kapazität)
- Automatische Werkstückentnahme
- Automatischer Werkzeugvoreinsteller (oben und unten)
- Elektronisches Handrad
- Luftblas-System für Spannfutter und Werkzeugspitze
- Spannfutter-Fußschalter (doppelt) für beide Spindeln
- Signalleuchte
- Kamerafunktion
- Werkzeugverwaltungssystem
- Werkzeugrückzugs- und Wiederanfahrfunktion
- Wälzfräsfunktion
- Programmspeicher
- 10x externe M-Codes
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Die MORI SEIKI NTX2000SZ 1500 verkörpert die Spitze der Multitasking-Drehmaschinentechnologie und vereint Drehen, Fräsen und Automatisierung auf einer einzigen Plattform. Dieses Modell von 2012 ist mit fortschrittlichen Funktionen für die mannlose Fertigung voll ausgestattet. Werkzeugverwaltung: Das außergewöhnliche 76-fach Werkzeugmagazin mit Capto C6 Werkzeugsystem nimmt Werkzeuge bis 300 mm Länge und 8 kg Gewicht auf. Der zusätzliche 10-Positionen-Unterrevolver ermöglicht schnelle Werkzeugwechsel mit 0,19 Sekunden Schaltzeit für maximale Produktivität. Fräsfähigkeit: 5-Achs-Simultanbearbeitung mit Y-Achs-Verfahrweg von ±125 mm und B-Achs-Schwenkung von ±120°. Die 12.000 U/min Frässpindel liefert 18,5 kW Leistung für aggressive Zerspanung und komplexe Konturbearbeitung. Automatisierungssysteme: Inklusive Stangenlader-Schnittstelle für die mannlose Fertigung, automatische Werkstückentnahme (Ø 75 mm x 180 mm, 4 kg Kapazität) und automatischer Werkzeugvoreinsteller für obere und untere Werkzeugstationen. Hochdruck-Kühlmittelsystem und Späneförderer sichern den kontinuierlichen Betrieb. Anwendungsbereich: Ideal für Luftfahrtkomponenten, Medizinimplantate, Öl- und Gas-Bauteile sowie komplexe Wellenbearbeitung mit Komplettbearbeitung in einer Aufspannung.
