Bearbeitungszentrum
REIDEN RX14 (2014): 5-Achs-Universalbearbeitungszentrum mit 92er Werkzeugmagazin
REIDEN RX14 (2014) gebraucht
ID: REIDEN-RX14-2014-MC000048Schweizer Präzision. 5-Achs-Fähigkeit. 92er Werkzeugmagazin. HEIDENHAIN TNC640.
- Switzerland
2014 REIDEN RX14 5-Achs-Universalbearbeitungszentrum mit HEIDENHAIN TNC640 Steuerung. Verfahrwege 1.800x1.800x1.210 mm, A-Achse -15°/+105°, B-Achse 360°, 15.000 U/min Spindel mit 63/73 kW Leistung, 92er Werkzeugmagazin mit HSK-A100 Aufnahmen, BLUM Laser-Werkzeugmesssystem und 5.000 kg Tischkapazität. Nur 8.028 Spindelstunden. Standort Schweiz.
- 5-Achs-Meisterschaft: Volle 5-Achs-Simultanbearbeitung mit A-Achse -15°/+105° und B-Achse 360°
- Hohe Kapazität: 1.800 x 1.800 x 1.210 mm Verfahrwege mit 5.000 kg Tischbelastung
- Premium-Steuerung: HEIDENHAIN TNC640 mit direkten Wegmesssystemen an allen Achsen
- Großes Werkzeugmagazin: 92er-Werkzeugmagazin mit HSK-A100 Aufnahmen

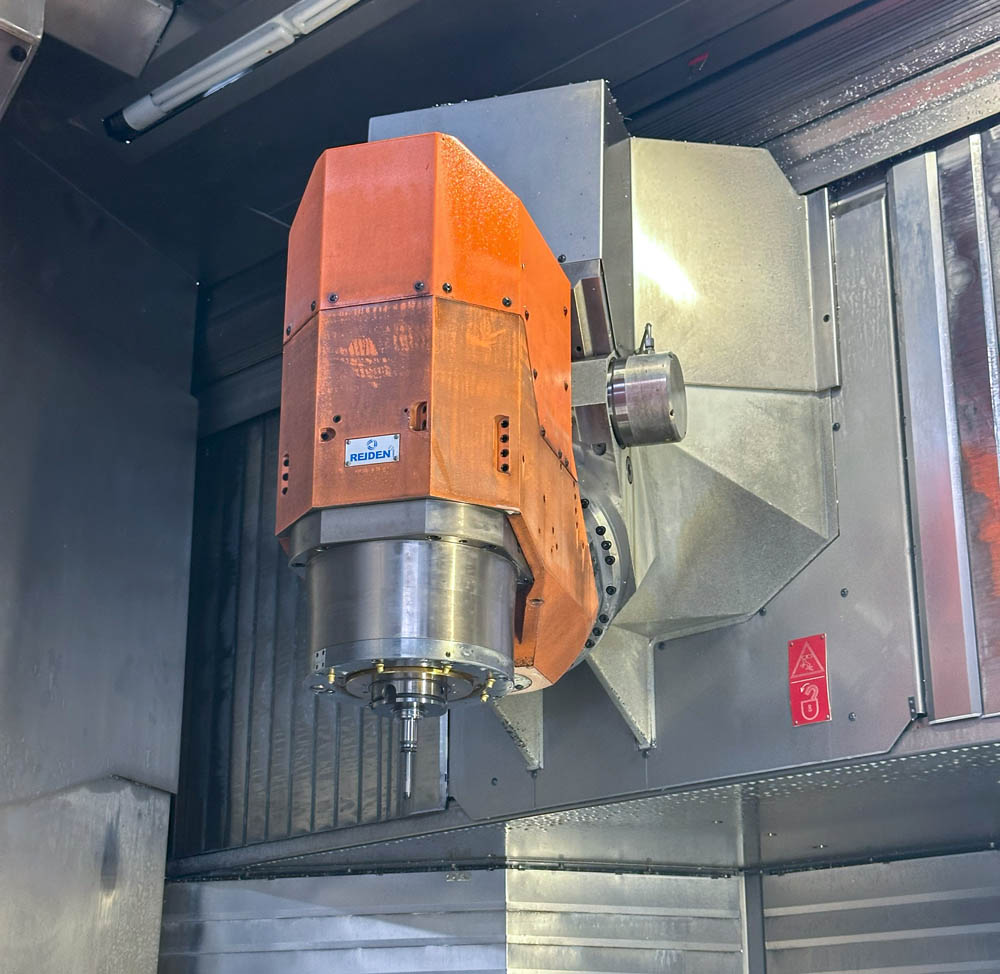

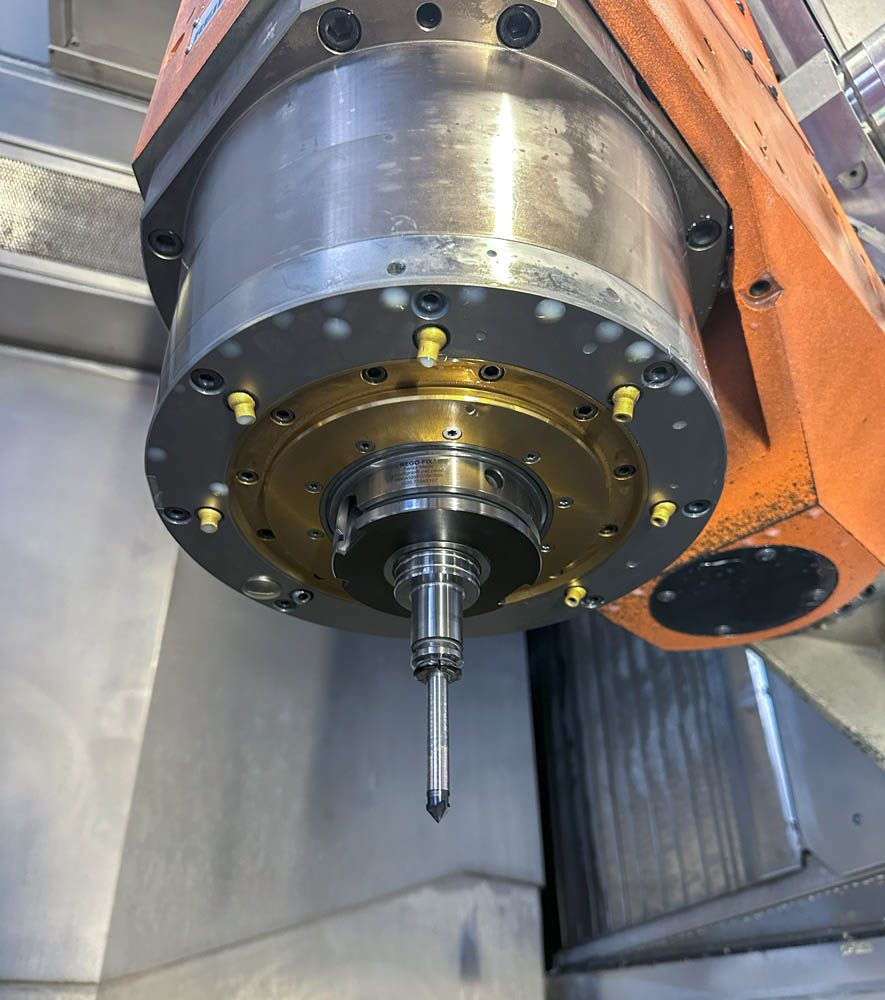

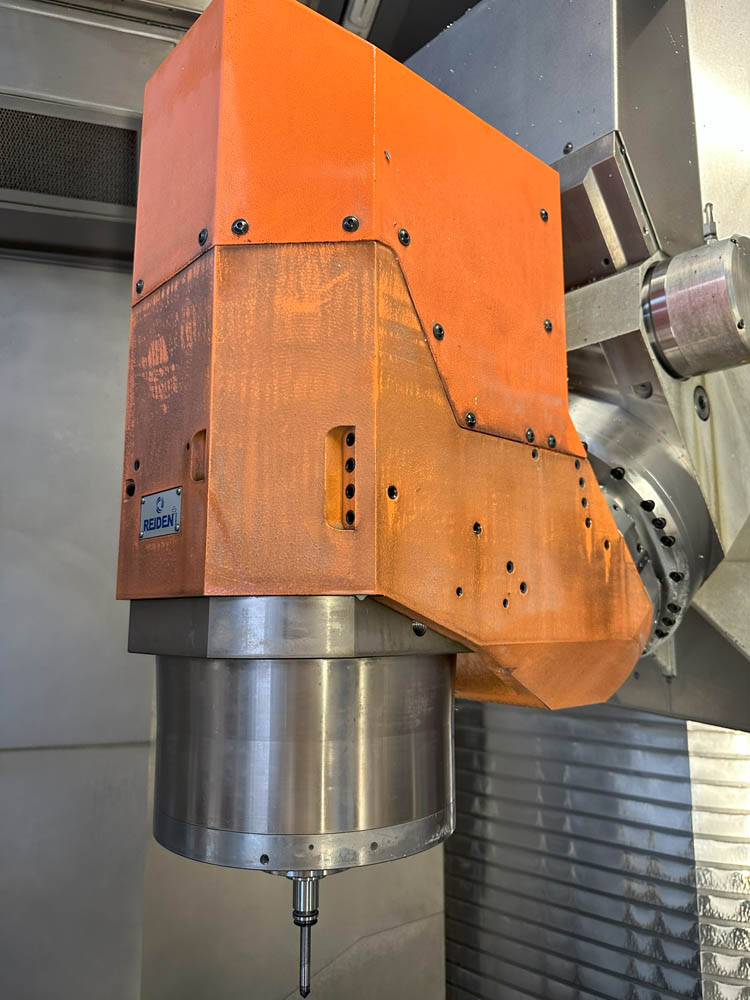

- Leistungsstarke Spindel: 15.000 U/min mit 63/73 kW Leistung und Innenkühlung
- Niedrige Betriebsstunden: nur 8.028 verifizierte Spindelstunden
Galerie
Video
Technische Spezifikationen
- Steuerung
- HEIDENHAIN TNC640
- Verfahrweg X-Achse mm
- 1.800
- Verfahrweg Y-Achse mm
- 1.800
- Verfahrweg Z-Achse mm
- 1.210
- A-Achse Grad
- -15°+105°
- B-Achse Grad
- 360°
- Eilgang m/min
- 40

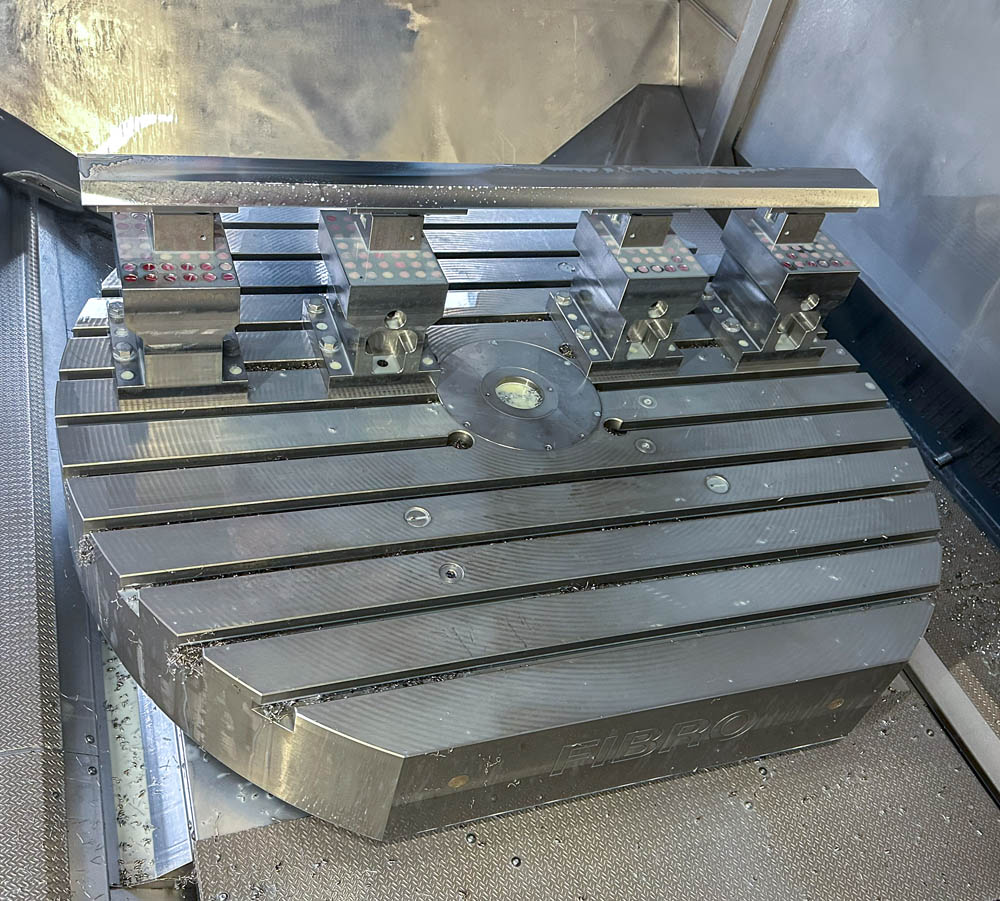

- Tischabmessungen mm
- ø1.400x1.200
- T-Nut Breite mm
- 22H7
- T-Nut Abstand mm
- 100
- Max. Werkstückgewicht kg
- 5.000
- Max. Spindeldrehzahl U/min
- 15.000
- Spindelmotorleistung kW (S1/S6)
- 63/73 (100/40% ED)
- Spindeldrehmoment Nm
- 300/348 (100/40% ED)
- Kühlmittel durch Spindel bar
- 50
- Werkzeugaufnahme
- HSK-A100
- Werkzeugmagazin Kapazität
- 92
- Stunden unter Strom
- 17.991
- Spindelarbeitszeit
- 8.028

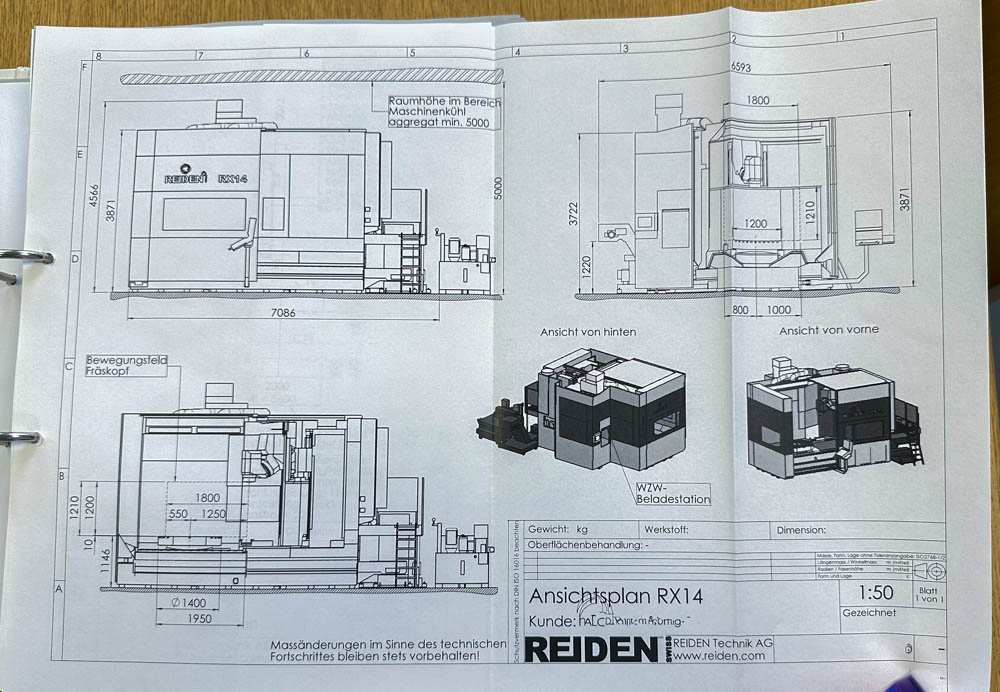

- Maschinenlänge mm
- 6.886
- Maschinenbreite mm
- 7.001
- Maschinenhöhe mm
- 3.871
- Maschinengewicht kg
- 42.000
- Abmessungen
- X: 1.800 mm | Y: 1.800 mm | Z: 1.210 mm | A: -15°/+105° | B: 360°
Ausstattung

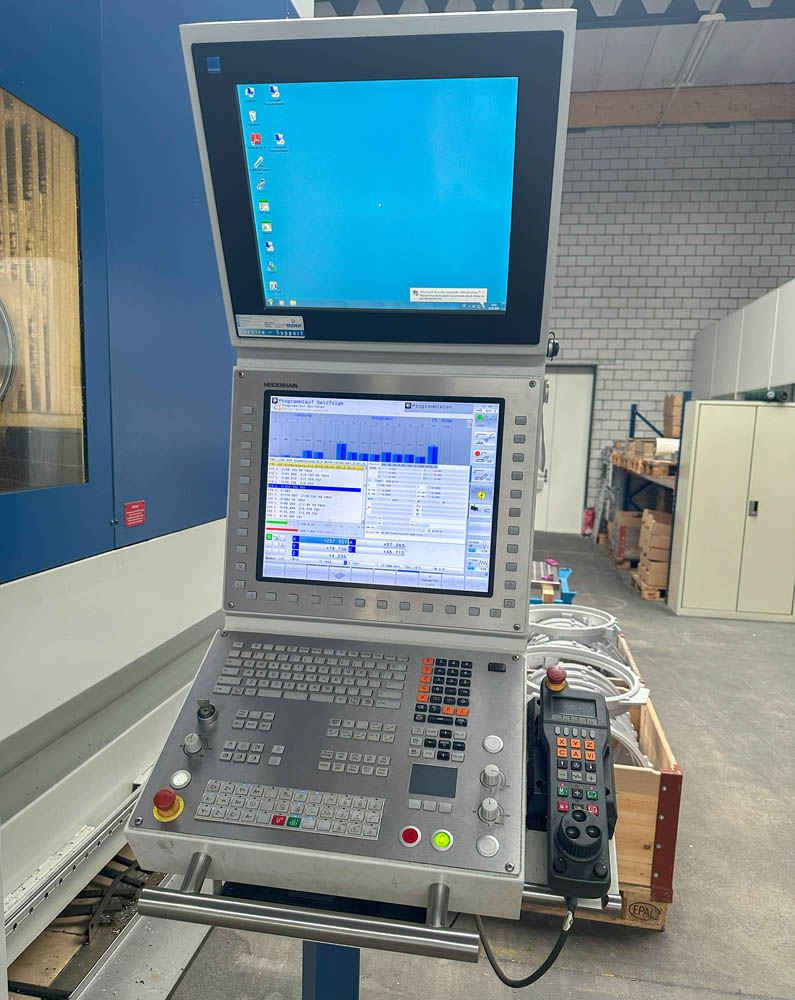

- HEIDENHAIN TNC640 CNC-Steuerung
- 92-fach automatischer Werkzeugwechsler
- BLUM Novotest Laser-Werkzeugeinstellung und Bruchüberwachung
- BLUM TC60 Funk-Messtaster
- Direkte Wegmesssysteme an allen Achsen (HEIDENHAIN)

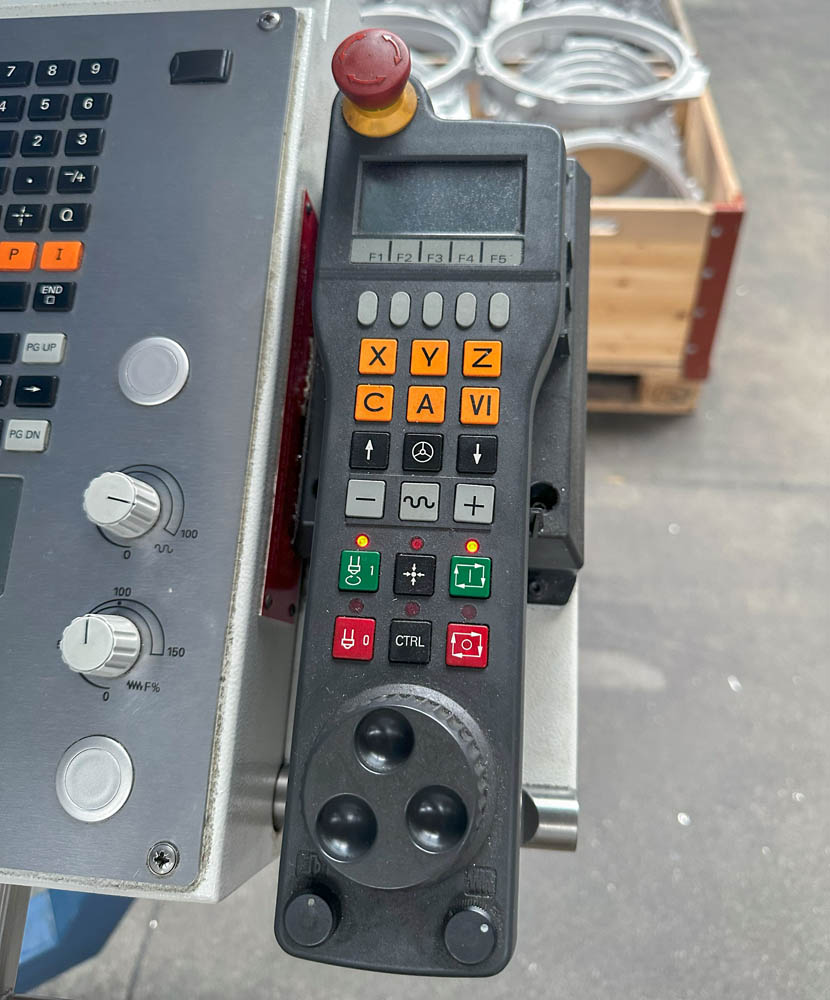

- HEIDENHAIN HR550 FS drahtloses elektronisches Handrad
- HEIDENHAIN HR410 elektronisches Handrad

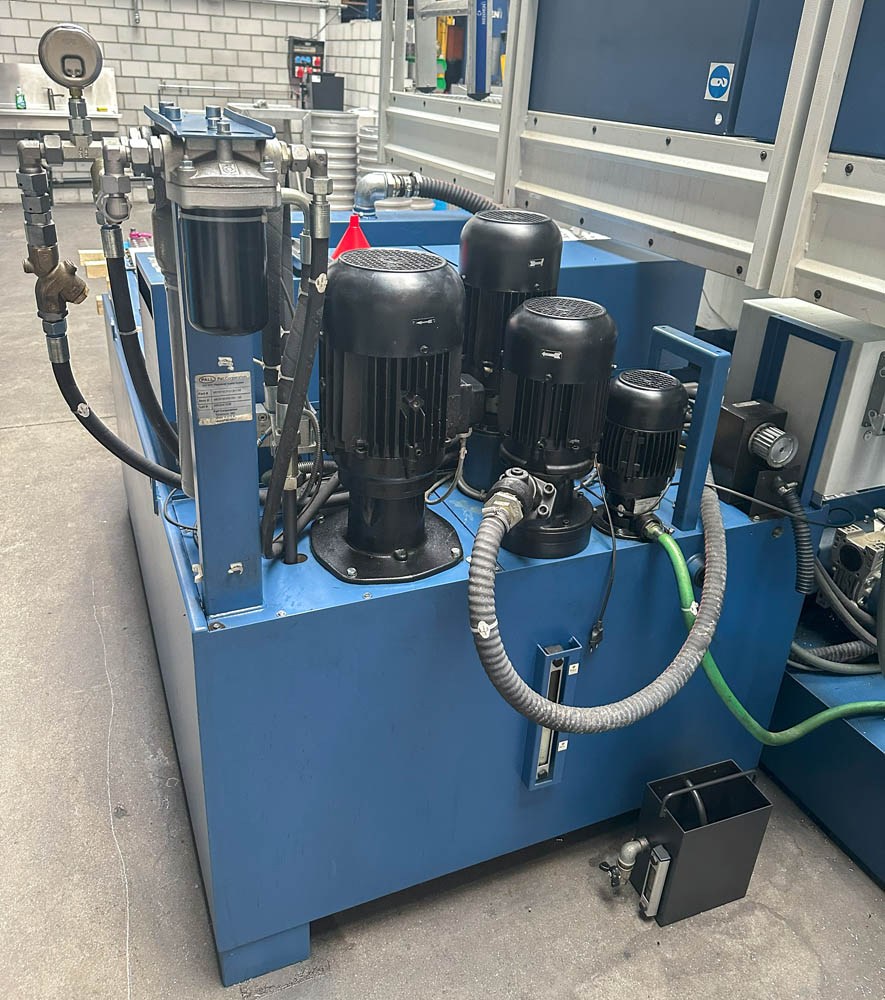

- Hochdruckkühlmittelpumpe (50 bar Innenkühlung)
- Kollisionsüberwachung HEIDENHAIN DCM
- Spindelversatz-Sensor Micro Epsilon
- Automatische Türöffnung und -schließung

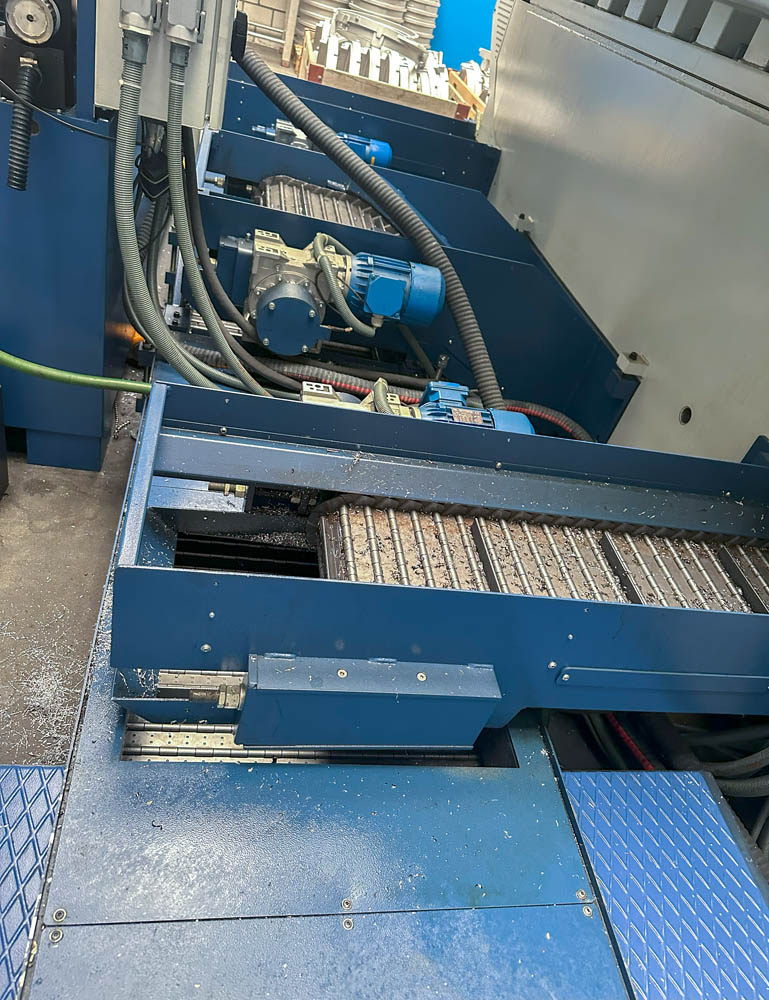

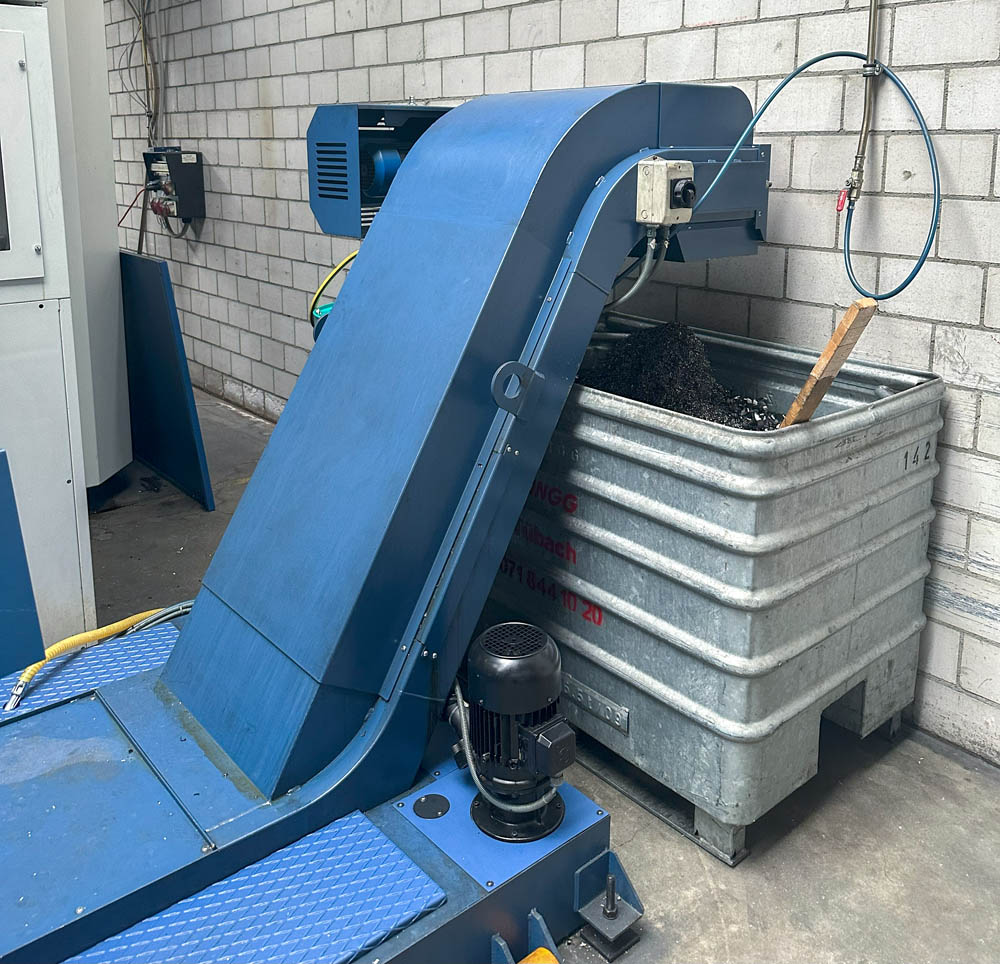

- Späneförderer

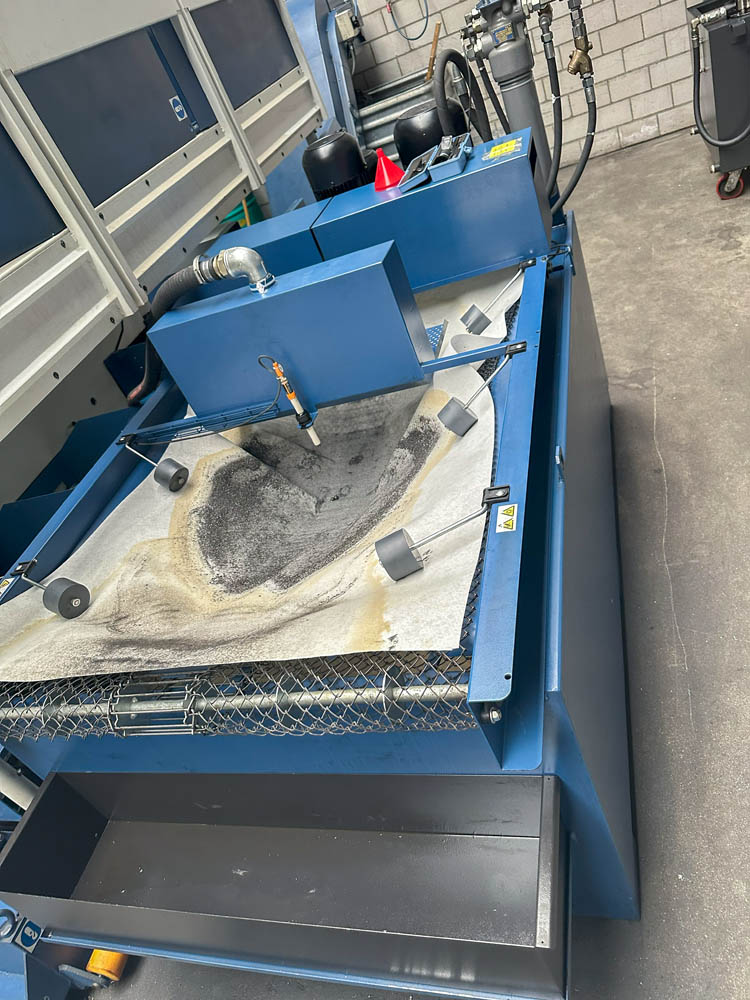

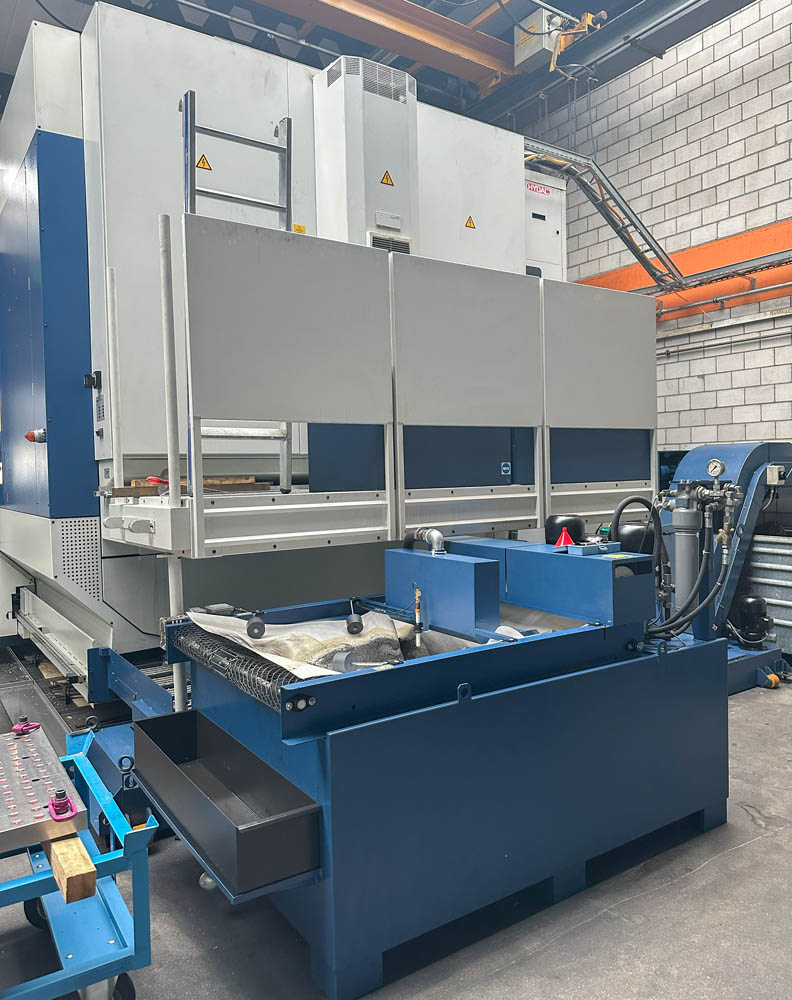

- Papierbandfilter-System
- Öl- und Emulsionsnebelabscheider
- Spülpistole
- Blasluft durch Spindelzentrum
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Die REIDEN RX14 ist bekannt für ihre außergewöhnliche Steifigkeit und Präzision in 5-Achs-Bearbeitungsanwendungen. Diese Einheit von 2014 ist voll ausgestattet mit moderner Automatisierung und Überwachung für anspruchsvolle Produktionsstandards. Werkzeugverwaltung: Der 92-fach automatische Werkzeugwechsler mit HSK-A100 Aufnahmen bietet umfangreiche Werkzeugkapazität für komplexe Mehroperationen, minimiert Rüstzeiten und maximiert die Produktivität. Messsysteme: Vollständig integriertes BLUM Novotest Laser-Werkzeugeinstell- und Bruchüberwachungssystem gewährleistet Präzision, ergänzt durch einen BLUM TC60 Funk-Messtaster für drahtlose Antastung. Direkte HEIDENHAIN-Wegmesssysteme an allen Achsen garantieren außergewöhnliche Genauigkeit. Kühlmittel & Umgebung: Hochdruckkühlmittelsystem mit 50 bar Innenkühlung, Papierbandfilter-System und Öl-/Emulsionsnebelabscheider. Automatische Tür und Kollisionsüberwachung erhöhen Sicherheit und Effizienz. Anwendungsbereich: Ideal für Luftfahrtkomponenten, komplexe Formen und Werkzeuge, große Präzisionsteile und mehrseitige Bearbeitungen, die volle 5-Achs-Fähigkeit erfordern.
Interesse an dieser Maschine?
Unverbindliches Angebot in 24h · Persönliche Beratung · Ref. REIDEN-RX14-2014-MC000048
Häufige Fragen
Das hängt von Maschinengröße und -gewicht ab. Wir stellen die technischen Unterlagen der jeweiligen Maschine zur Verfügung, damit Sie die Fundamentanforderungen vorab mit Ihrem Aufsteller klären können.
Strom-, Druckluft- und ggf. Kühlmittelanschluss richten sich nach dem jeweiligen Maschinenmodell. Die genauen Werte entnehmen Sie der Technischen Spezifikation auf dieser Seite oder erfragen Sie direkt bei uns.
Wir koordinieren Demontage, Verpackung und Transport durch erfahrene Speditionspartner. Der Aufwand hängt von Maschinengröße und Zugänglichkeit vor Ort ab und wird individuell kalkuliert.
Größere Bearbeitungszentren erfordern in der Regel einen Kran oder Stapler mit ausreichender Traglast. Wir nennen Ihnen Gewicht und Abmessungen der Maschine, damit Sie die Aufstellung vorab planen können.
Die Verfahrwege in X-, Y- und Z-Achse sind in der Technischen Spezifikation und im Überblick auf dieser Seite aufgeführt, sofern vom Hersteller dokumentiert.
