ZIMMER+KREIM PEC 850 (1994): Senkerodiermaschine mit C-Achs-Rotationsfähigkeit
ZIMMER+KREIM PEC 850 (1994) gebraucht
ID: ZIMMER-KREIM-PEC-850-1994-EM000001Deutsche Ingenieurskunst. Verfahrbereich 565 x 400 mm. C-Achsen-Präzision.
- Germany
ZIMMER+KREIM PEC 850 von 1994, Senkerodiermaschine mit C-Achsen-Rotationsfähigkeit. Mit 565 x 400 x 415 mm Verfahrwegen, 0,001 mm Auflösung, Tisch 840 x 600 mm für Werkstücke bis 1.000 kg, 400-Liter-Dielektrikumssystem mit Filtration und 60-120 A Generator. Komplett mit rotativer Elektrodenpositionierung. Standort Deutschland.
- Großzügiger Arbeitsraum: 565 x 400 mm X-Y-Verfahrweg mit 415 mm Z-Achs-Kapazität
- Rotationsfähigkeit: C-Achse mit 0,001° Auflösung für komplexe Elektrodenpositionierung
- Schwerlast-Kapazität: 1.000 kg maximales Werkstückgewicht auf 840 x 600 mm Tisch
- Hohe Präzision: 0,001 mm Auflösung über alle Linearachsen

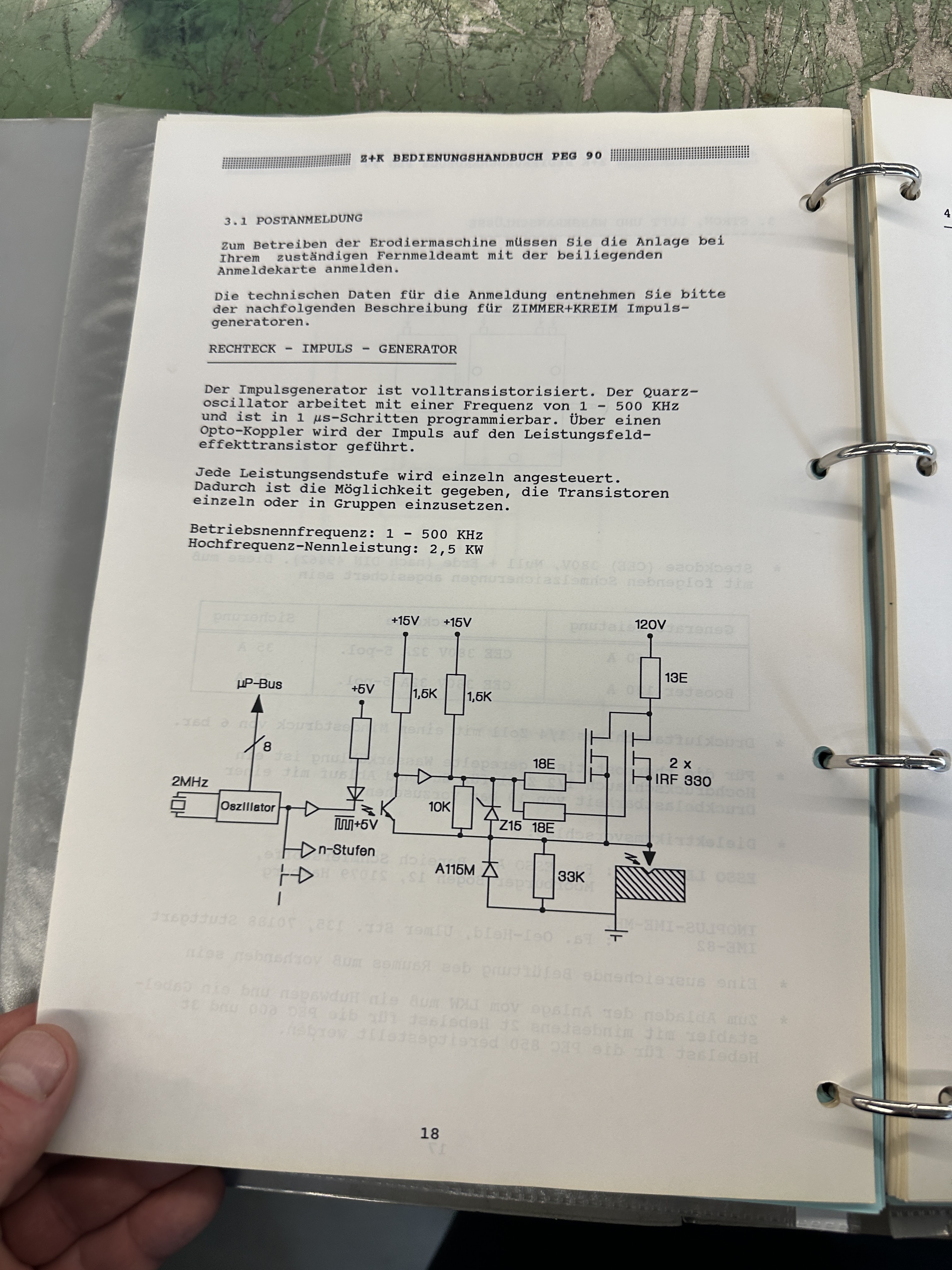

- Leistungsstarker Generator: 60-120 A Nennstrom mit 15-23 kVA Anschlussleistung

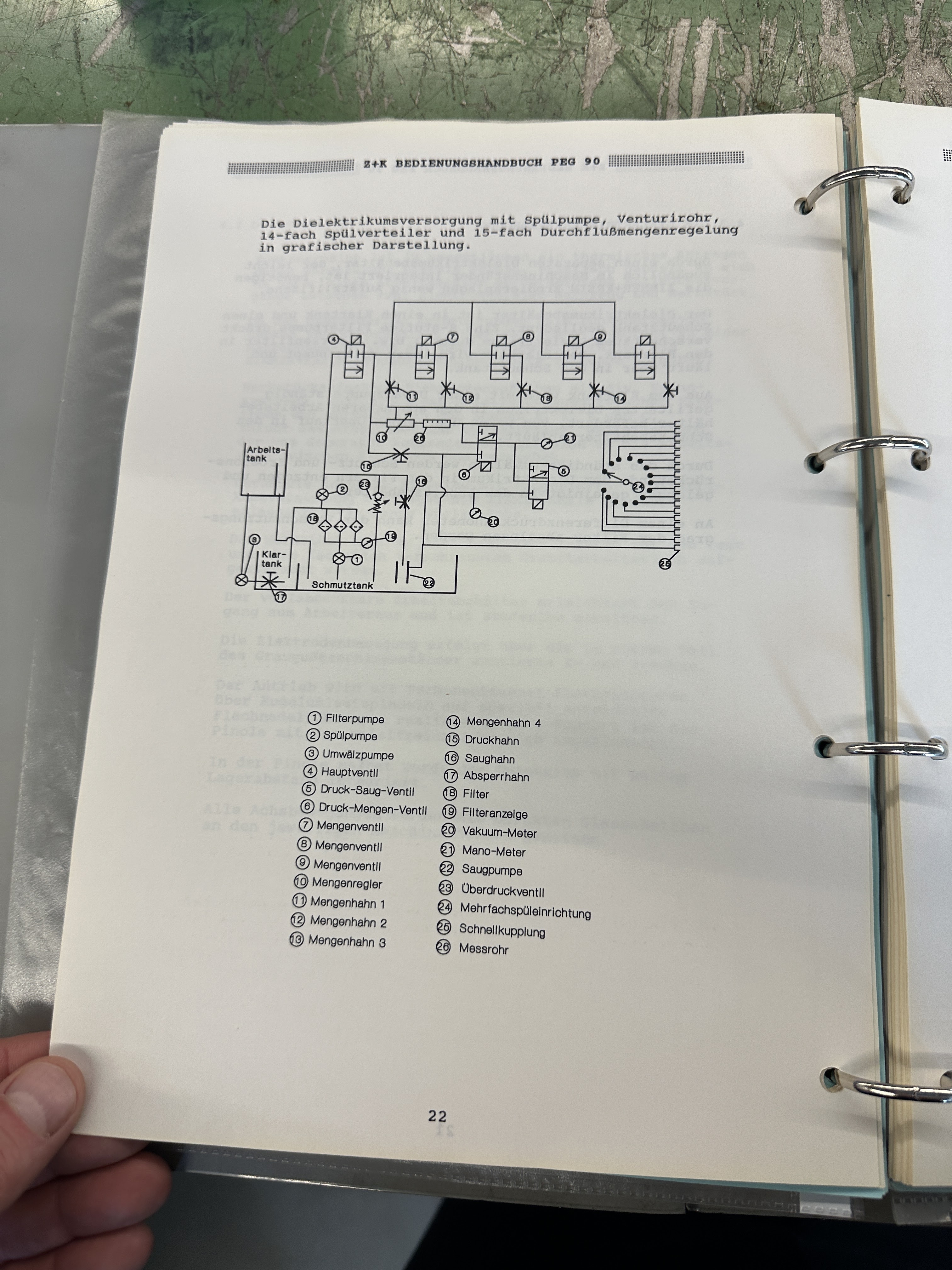

- Komplettes Dielektrikumssystem: 400-Liter-Tank mit 4-teiliger Papierkerzenfiltration
Galerie

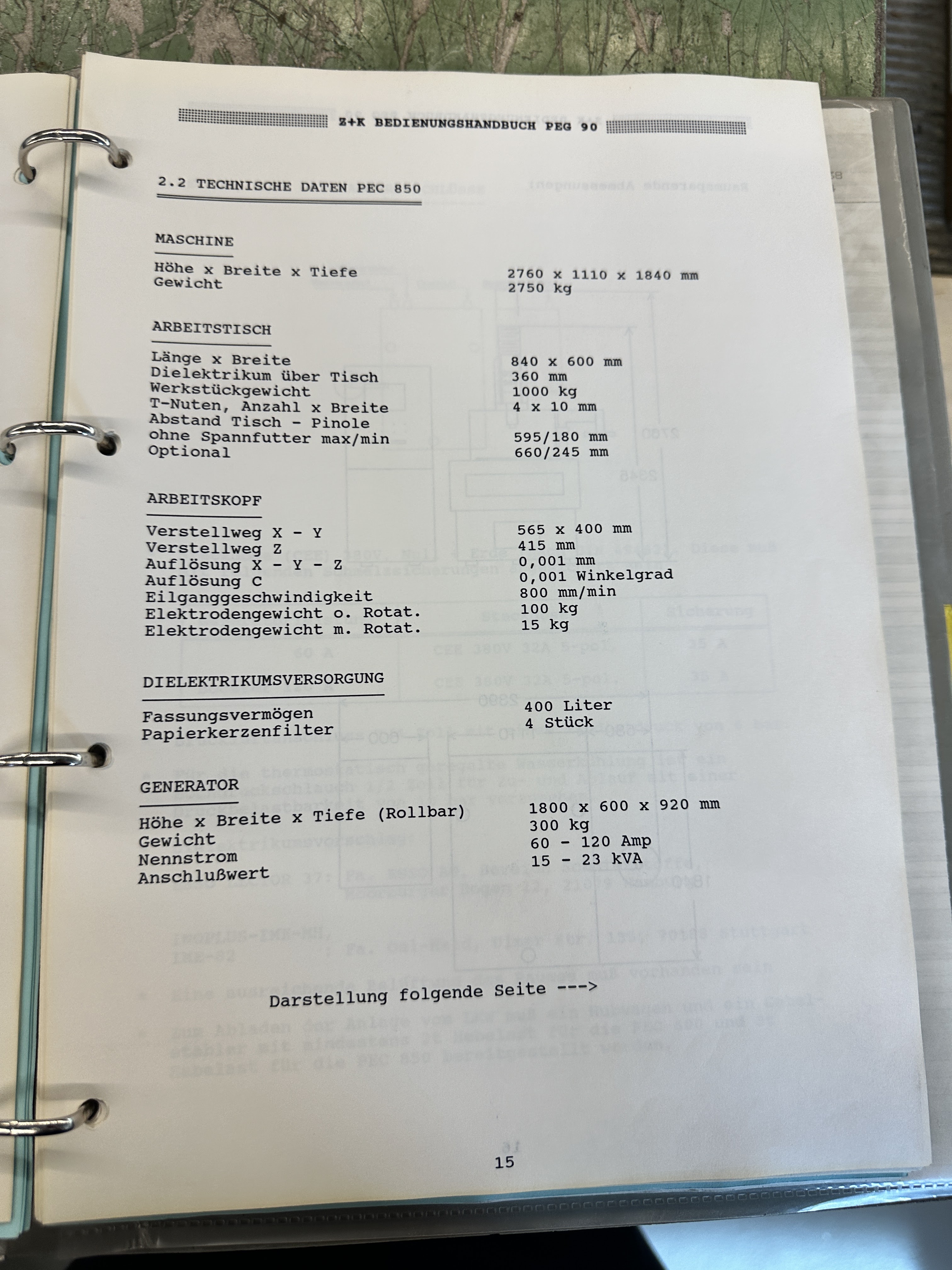

Technische Spezifikationen
- X-Achse Verfahrweg mm
- 565
- Y-Achse Verfahrweg mm
- 400
- Z-Achse (Stempel) mm
- 415
- C-Achse (Rotation): Grad
- 0,001°
- Tischmaße (L x B) mm
- 840 x 600
- Max. Werkstückgewicht kg
- 1000
- Dielektrikumsbehälter Kapazität Liter
- 400
- Max. Elektrodengewicht kg
- 100
- Max. Generatorstrom (A)
- 60 – 120
- Gesamtleistungsbedarf kVA
- 15 – 23
- Maschinenlänge mm
- 1840
- Maschinenbreite mm
- 1110
- Maschinenhöhe mm
- 2760
- Maschinengewicht kg
- 2750
- Abmessungen
- X: 565 mm | Y: 400 mm | Z: 415 mm | C: 0.001° resolution
- Steuerung
- Standard EDM Control
- Ausstattung
- C-Achs-Rotationsfähigkeit (0,001° Auflösung) 400-Liter-Dielektrikum-Tanksystem 4-teiliges Papierkerzenfiltersystem 60-120 A EDM-Generatoreinheit Arbeitstisch 840 x 600 mm mit T-Nuten Hochpräzisions-Positioniersystem (0,001 mm Auflösung) Eilgangsystem (800 mm/min)
Ausstattung
- C-Achs-Rotationsfähigkeit (0,001° Auflösung)
- 400-Liter-Dielektrikum-Tanksystem
- 4-teiliges Papierkerzenfiltersystem
- 60-120 A EDM-Generatoreinheit
- Arbeitstisch 840 x 600 mm mit T-Nuten
- Hochpräzisions-Positioniersystem (0,001 mm Auflösung)
- Eilgangsystem (800 mm/min)
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Die ZIMMER+KREIM PEC 850 repräsentiert bewährte deutsche EDM-Technologie mit robuster Konstruktion und zuverlässiger Leistung. Dieses Modell von 1994 ist mit den wesentlichen Funktionen für moderne Senkerodieranwendungen ausgestattet. Arbeitsraum & Kapazität: Die Maschine bietet einen großzügigen X-Y-Verfahrbereich von 565 x 400 mm mit 415 mm Z-Achs-Hub und nimmt Werkstücke bis 1.000 kg auf ihrem 840 x 600 mm Tisch auf. Vier T-Nuten (10 mm) bieten flexible Aufspannmöglichkeiten. Rotationsfähigkeit: Verfügt über integrierte C-Achs-Rotation mit außergewöhnlicher Auflösung von 0,001° und ermöglicht komplexe Elektrodenpositionierung sowie orbitale Bearbeitungsstrategien. Maximale Elektrodengewichtskapazität von 100 kg ohne Rotation, 15 kg bei aktivierter Rotation. Dielektrikumssystem: Komplettes 400-Liter-Dielektrikum-Tanksystem mit 4-teiliger Papierkerzenfiltration sorgt für saubere Arbeitsbedingungen und verlängerte Elektrodenstandzeiten. Das System bietet 360 mm Dielektrikumstand über dem Tisch für Tiefenbearbeitung. Generatorleistung: Der leistungsstarke Generator liefert 60-120 A Nennstrom bei 15-23 kVA Anschlussleistung und eignet sich sowohl für Schrupp- als auch für Schlichtbearbeitungen verschiedener Werkstoffe. Anwendungsbereich: Ideal für Werkzeug- und Formenbau, Formenherstellung und Präzisionsteilefertigung mit komplexen Geometrien und engen Toleranzen.
