DMG MORI NLX2500Y 700 (2016): Drehzentrum mit Y-Achse und angetriebenen Werkzeugen

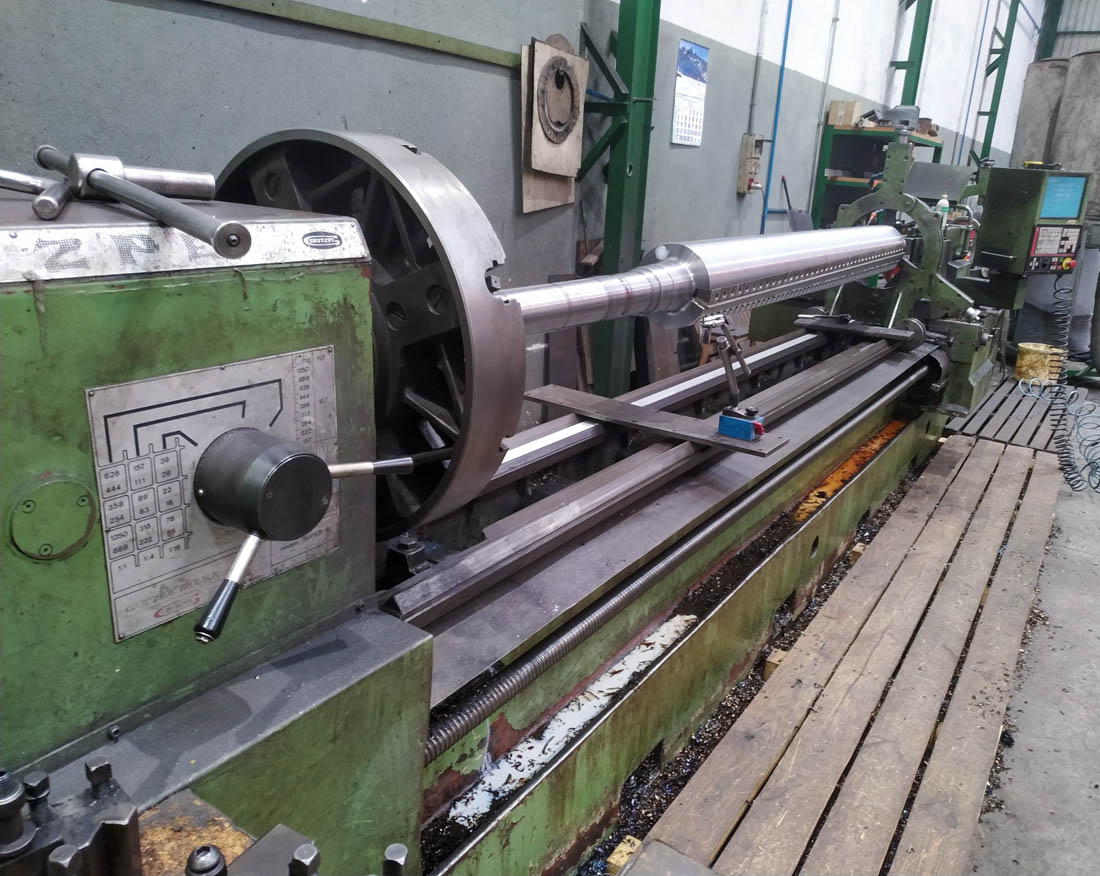

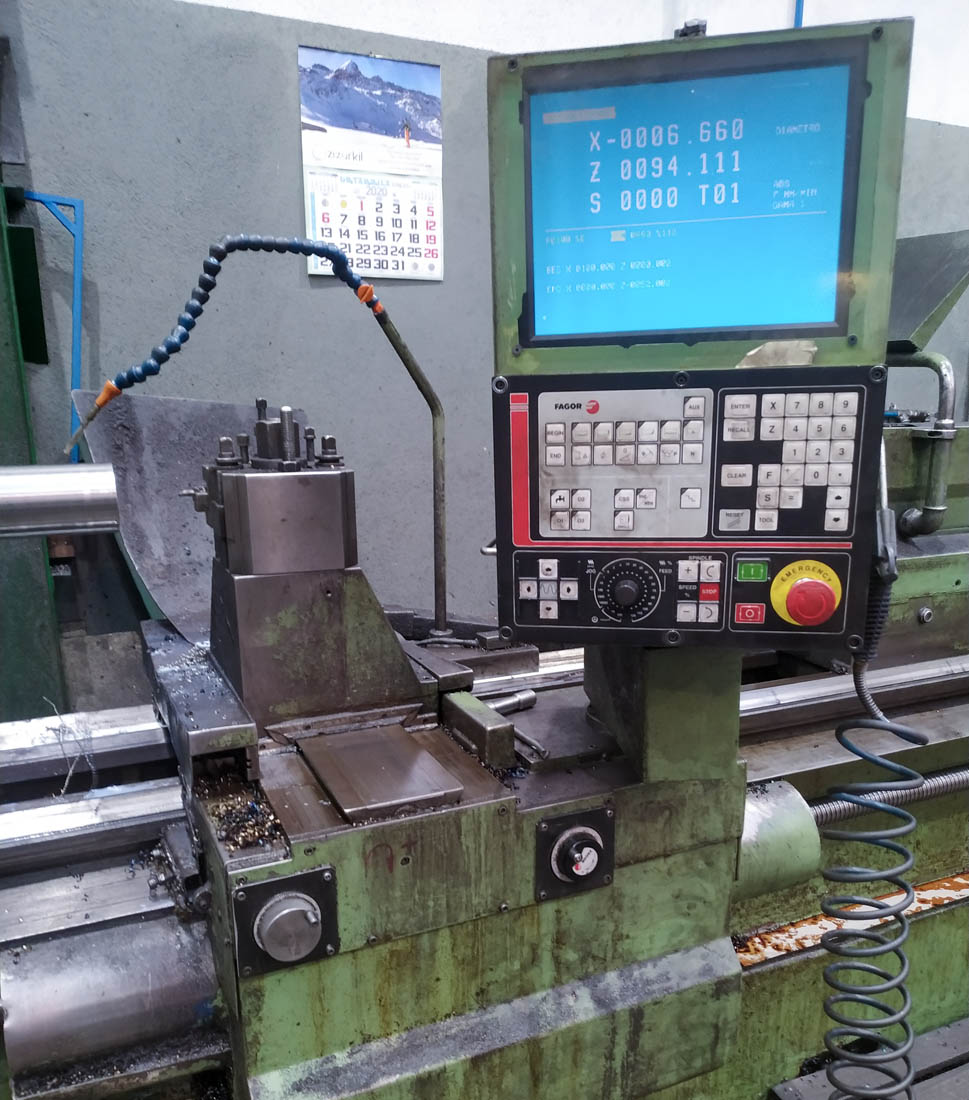

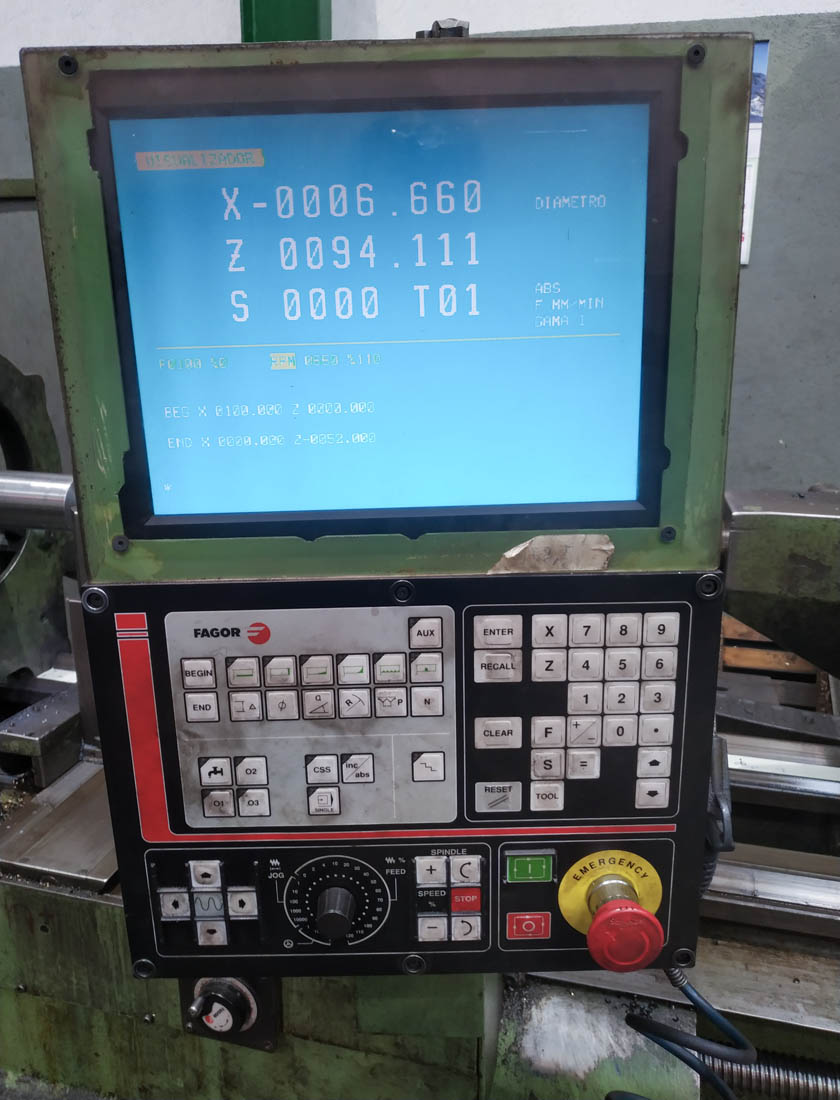

GURUTZPE Super-M 6000-500 (1998) gebraucht
ID: GURUTZPE-SUPER-M-6000-500-1998-TC000003Japanische Präzision. Y-Achs-Fähigkeit. 10.000 U/min angetriebene Werkzeuge. CELOS M730UM Steuerung.
- Spain
DMG MORI NLX2500Y 700 von 2016, horizontales Drehzentrum mit Y-Achs-Fähigkeit und CELOS M730UM Steuerung. Verfügt über 260 x ±50 x 795 mm Verfahrwege, 4.000 U/min Hauptspindel, 12-Positionen-Revolver mit 10.000 U/min angetriebenen Werkzeugen, 81 mm Stangenkapazität und Werkzeugmessarm. Nur 4.867 Spindelstunden. Standort Spanien.
- Y-Achs-Fähigkeit: ±50 mm Y-Achs-Verfahrweg für außermittige Fräsbearbeitungen
- Angetriebene Werkzeuge: 12-Positionen-Oberrevolver mit 10.000 U/min angetriebenen Werkzeugen
- Niedrige Betriebsstunden: Nur 4.867 verifizierte Spindelstunden seit 2016
- Moderne Steuerung: CELOS M730UM mit intuitiver Touchscreen-Bedienung
- Stangenbearbeitung: 81 mm Stangenkapazität mit Schnittstelle für Stangenlader
- Komplette Ausstattung: Werkzeugmessarm, Späneförderer und KITAGAWA-Spannfutter inklusive
Galerie
Video
Technische Spezifikationen
- Steuerung
- CELOS M730UM
- Verfahrweg X
- 260 mm
- Verfahrweg Y
- ±50 mm
- Verfahrweg Z
- 795 mm
- Drehlänge
- 705 mm
- Max. Drehdurchmesser
- ø 366 mm
- Umlauf über Bett
- ø 920 mm
- Umlauf über Kreuzschlitten
- 742 mm
- Stangendurchlass
- 81 mm
- Werkzeugplätze oberer Revolver
- 12 positions
- Drehzahl angetriebene Werkzeuge
- 10,000 RPM
- Leistung angetriebene Werkzeuge
- 5.5 / 3.7 kW (3 min / cont)
- Hauptspindel-Drehzahl
- 4,000 RPM
- Hauptspindel-Leistung
- 18.5 / 15 kW (50% ED / cont)
- Futtertyp
- KITAGAWA BB210
- Spindelnase
- JIS A2-8
- Reitstock-Verfahrweg
- 734 mm
- Reitstock-Aufnahme
- MT5
- Spindelstunden
- 4,867 hours
- Maschinenstunden
- 13,639 hours
- Abmessungen
- X: 260 mm | Y: ±50 mm | Z: 795 mm
Ausstattung
- CELOS M730UM CNC-Steuerung
- 12-Positionen-Oberrevolver mit angetriebenen Werkzeugen
- KITAGAWA BB210 Spannfutter
- Werkzeugmessarm
- Späneförderer
- Fußschalter für Spannfutter- oder Spannzangensystem
- Schnittstelle für Stangenlader
- Reitstock mit MT5-Aufnahme
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das DMG MORI NLX2500Y 700 verkörpert die Spitze der japanischen Drehtechnologie und vereint klassische Drehfähigkeiten mit fortschrittlicher Y-Achs-Fräsfunktion. Dieses Modell von 2016 ist mit auffallend wenigen Betriebsstunden voll ausgestattet für moderne Produktionsanforderungen. Dreh-Fräs-Integration: Der 12-Positionen-Oberrevolver verfügt über High-Speed-Antriebswerkzeuge bis 10.000 U/min mit 5,5 kW Leistung und ermöglicht komplexe Dreh-Fräs-Bearbeitungen. Der Y-Achs-Verfahrweg von ±50 mm erlaubt außermittiges Bohren, Fräsen und Konturarbeiten, die sonst eine zweite Aufspannung erfordern würden. Steuerung & Bedienung: Ausgestattet mit der CELOS M730UM Steuerung von DMG MORI für intuitive Bedienung mit modernem Touchscreen und fortschrittlichen Programmierfunktionen für komplexe Dreh-Fräs-Bauteile. Werkzeug & Messung: Integrierter Werkzeugmessarm sichert Präzision und reduziert Rüstzeiten. Das KITAGAWA BB210 Spannfutter sorgt für zuverlässige Werkstückspannung, der Reitstock mit 734 mm Verfahrweg und MT5-Aufnahme unterstützt lange Wellen. Automatisierungsbereit: Schnittstelle für Stangenladeranbindung ermöglicht die mannlose Fertigung für Stangenarbeit bis 81 mm Durchmesser – ideal für hochvolumige Produktionsläufe. Anwendungsbereich: Perfekt für Luftfahrtkomponenten, Medizinimplantate, Hydraulikteile sowie komplexe Dreh-Fräs-Bauteile, die Mehrachs-Bearbeitung in einer Aufspannung erfordern.
Häufige Fragen
Der maximale Stangendurchlass ist modellabhängig und in der Technischen Spezifikation dieser Maschine aufgeführt, sofern dokumentiert.
Das entnehmen Sie der Technischen Spezifikation dieser Seite. Bei Fragen zur Komplettbearbeitung in einer Aufspannung beraten wir Sie gerne persönlich.
Angetriebene Werkzeuge für Fräs- und Bohroperationen sind, sofern vorhanden, in der Technischen Spezifikation gelistet.
Das ist modellabhängig — kontaktieren Sie uns mit der konkreten Maschine, wir nennen Ihnen die genaue Achskonfiguration.
Druck und Ausführung der inneren Kühlmittelzufuhr durch die Spindel sind modellabhängig und, sofern dokumentiert, in der Technischen Spezifikation aufgeführt.
